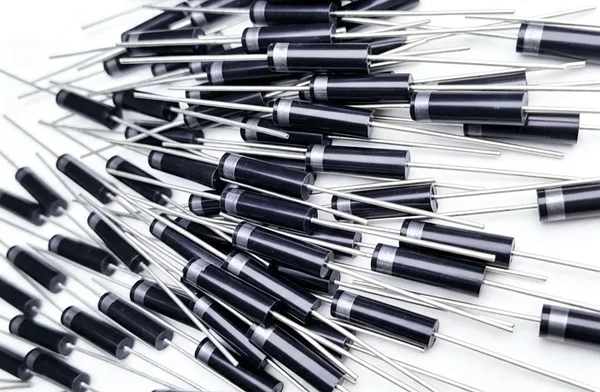

Высоковольтные выпрямительные диоды / 1–30 кВ
ВЫСОКОВОЛЬТНЫЕ
ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ.
Прямые замены HVCA, EDI, VMI и Sanken. Сверхбыстрое восстановление 40 нс. Сертификация ISO 9001. Срок поставки 4–6 недель.
1–30 кВ
Обратное напряжение
Сборки на заказ до 500 кВ
10 мА – 20 А
Прямой ток
Различные варианты корпуса
35–2000 нс
Время восстановления
Сверхбыстрое: 40 нс стандартно
до 175 °C
Температура перехода
Работа с высокой надёжностью
Отрасли применения
ГДЕ ПРИМЕНЯЮТСЯ
ДИОДЫ HVC.
Медицинская рентгенография и КТ
Каскадные умножители Кокрофта-Уолтона для визуализационной аппаратуры
Стоматологическая рентгенография
Компактные высоковольтные диодные сборки для внутриротовых и панорамных систем
Промышленный неразрушающий контроль
Рентгеновские генераторы и системы инспекции для неразрушающего контроля
Электростатический контроль
Снятие статики, электростатические фильтры и системы коронной обработки
Источники питания лазеров
Импульсные и непрерывные высоковольтные диодные сборки для CO₂- и твердотельных лазеров
Радиолокация и оборона
Диоды высокой надёжности для военных и аэрокосмических систем питания
Умножители напряжения
Каскады Кокрофта-Уолтона для генерации высокого постоянного напряжения
ВЧ-системы питания
Диодные сборки для ВЧ-генераторов и индукционного нагрева
Почему HVC
ИНЖЕНЕРНЫЕ
ПРЕИМУЩЕСТВА.
Прямая замена
Пиносовместимость с оригиналами HVCA, EDI, VMI и Sanken. Переработка платы не требуется.
Сверхбыстрое восстановление
Стандартное время восстановления 40 нс. Оптимизировано для высокочастотных схем умножителей.
Большой запас по напряжению
Испытание импульсным напряжением 1,6× от номинального.
ISO 9001
Сертифицированное производство с полной прослеживаемостью и 100 % электрическим контролем.
Срок поставки 4–6 недель
Стандартные позиции отгружаются за 4–6 недель против 12–20 у поставщиков прошлых лет.
Сборки на заказ
Последовательные и параллельные сборки до 500 кВ для специальных применений.
Контекст рынка / наследие HVCA
ПОЧЕМУ ИНЖЕНЕРЫ
ПЕРЕХОДЯТ НА ДРУГУЮ СТОРОНУ.
Сорок лет одна американская марка — HVCA (Dean Technology), названная по имени основателя Крейга Дина, — удерживала непропорционально большую долю рынка высоковольтных диодных умножителей со своей базы в Техасе. Это господство построено на дистрибьюторской сети, а не на уникально продвинутом кремнии: зона присутствия в Азиатско-Тихоокеанском регионе заканчивается Тайванем, а в материковом Китае авторизованного канала нет вовсе.
Арифметика простая. Многоуровневая дистрибуция добавляет к цене стандартной позиции примерно 3× , а сроки поставки растягиваются до 12–20 недель , когда цепочка вообще движется. HVC выпускает аналоги под ту же посадочную геометрию, испытывает их строже и отгружает за 4–6 недель.
Когда экспортный контроль ужесточился, а крупные игроки ушли из низкомаржинальных высоковольтных выпрямителей, отрасль усвоила жёсткий урок: критичный диод в умножителе не должен зависеть от одной географии. HVC производит в Китае, имея партнёров по дистрибуции в Японии, Корее, Германии, Франции, США и по всему Китаю — чтобы ваша спецификация не вставала.
3×
Типичная надбавка дистрибьюторов прошлых лет
4–6 нед.
Срок HVC против 12–20 недель у поставщиков прошлых лет
1.6×
Номинальное напряжение испытывается на каждой детали
392
Сопоставленных моделей прошлых лет
Полный подбор аналогов / 392 модели
РУКОВОДСТВО
ПО ЗАМЕНЕ.
HVC предлагает артикулы прямых замен для всех ведущих брендов высоковольтных диодов. Каждый артикул HVC пиносовместим с оригиналом и испытан на соответствие исходным характеристикам или их превышение.

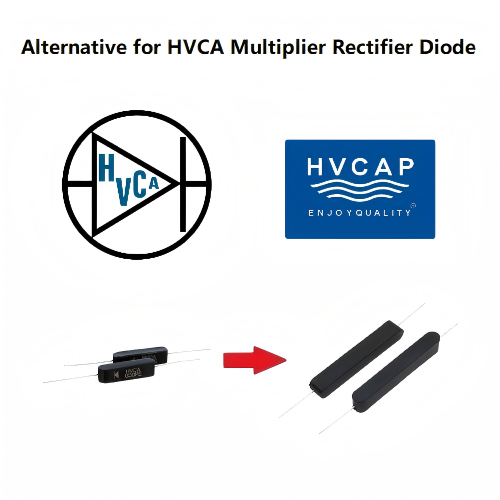

HVCA (Dean Technology) / 129 моделей
ТЕХАССКОЕ НАСЛЕДИЕ, СОПОСТАВЛЕННОЕ.
Сорок лет HVCA (Dean Technology) удерживала непропорционально большую долю рынка высоковольтных диодных умножителей со своей базы в Техасе — господство, построенное на дистрибуции, а не на уникально продвинутом кремнии. Многоуровневая дистрибуция добавляет примерно 3× , а сроки поставки растягиваются до 12–20 недель. HVC сопоставляет семейства DV, G, UFHV, NV, HVEF, HVRL, HVCF, HVRW, HVW, R и T вывод-в-вывод, испытывает строже и отгружает за 4–6 недель.
HVCA (Dean Technology)
Американский производитель высоковольтных диодов прошлых лет
| Исходная модель | Аналог HVC | Напряжение | Ток | Восстановление |
|---|---|---|---|---|
| DV6P | HVD-SL6G75 | 6 кВ | 75 мА | 75 нс |
| DV8P | HVD-SL8G60 | 8 кВ | 60 мА | 75 нс |
| DV10P | HVD-SL10G55 | 10 кВ | 55 мА | 75 нс |
| G6FS | HVD-SL6G25 | 6 кВ | 25 мА | 100 нс |
| G7FS | HVD-SL7G25 | 7 кВ | 25 мА | 100 нс |
| G8FS | HVD-SL8G25 | 8 кВ | 25 мА | 100 нс |
| G10FS | HVD-SL10G25 | 10 кВ | 25 мА | 100 нс |
| G12FS | HVD-SL12G25 | 12 кВ | 25 мА | 100 нс |
| G15FS | HVD-SL15G25 | 15 кВ | 25 мА | 100 нс |
| G20FS | HVD-SL20G25 | 20 кВ | 25 мА | 100 нс |
| G25FS | HVD-SL25G25 | 25 кВ | 25 мА | 100 нс |
| G30FS | HVD-SL30G25 | 30 кВ | 25 мА | 100 нс |
| G2FSA | HVD-SL2G25 | 2 кВ | 25 мА | 75 нс |
| G3FSA | HVD-SL3G25 | 3 кВ | 25 мА | 75 нс |
| G4FSA | HVD-SL4G25 | 4 кВ | 25 мА | 75 нс |
| G5FSA | HVD-SL5G25 | 5 кВ | 25 мА | 75 нс |
| HL300 | HVD-SL3G40 | 3 кВ | 40 мА | 100 нс |
| HL500 | HVD-SL5G40 | 5 кВ | 40 мА | 100 нс |
| HL800 | HVD-SL8G40 | 8 кВ | 40 мА | 100 нс |
| HL1000 | HVD-SL10G40 | 10 кВ | 40 мА | 100 нс |
| HL1200 | HVD-SL12G40 | 12 кВ | 40 мА | 100 нс |
| HVRT080 | HVD-SL8G30 | 8 кВ | 30 мА | 100 нс |
| HVRT120 | HVD-SL12G30 | 12 кВ | 30 мА | 100 нс |
| HVRT150 | HVD-SL15G30 | 15 кВ | 30 мА | 100 нс |
| HVRT200 | HVD-SL20G30 | 20 кВ | 30 мА | 100 нс |
| HVRT250 | HVD-SL25G30 | 25 кВ | 30 мА | 100 нс |
| HVRT300 | HVD-SL30G30 | 30 кВ | 30 мА | 100 нс |
| HV37-08 | HVD-SL308G | 8 кВ | 210 мА | 150 нс |
| HV37-08F | HVD-SL208G | 8 кВ | 210 мА | 50 нс |
| HV37-10 | HVD-SL310G | 10 кВ | 190 мА | 150 нс |
| HV37-10F | HVD-SL310GF | 10 кВ | 190 мА | 120 нс |
| HV37-12 | HVD-SL312G | 12 кВ | 250 мА | 100 нс |
| HV37-12F | HVD-SL312GF | 12 кВ | 300 мА | 80 нс |
| HV37-20 | HVD-SL220G | 20 кВ | 200 мА | 100 нс |
| HV37-20F | HVD-SL220GF | 20 кВ | 200 мА | 80 нс |
| CL03-08 | HVD-SL03-08 | 8 кВ | 400 мА | 100 нс |
| CL03-10 | HVD-SL03-10 | 10 кВ | 300 мА | 100 нс |
| CL03-12 | HVD-SL03-12 | 12 кВ | 250 мА | 100 нс |
| CL03-15 | HVD-SL03-15 | 15 кВ | 200 мА | 100 нс |
| CL03-20 | HVD-SL03-20 | 20 кВ | 120 мА | 100 нс |
| CL03-30 | HVD-SL03-30 | 30 кВ | 120 мА | 100 нс |
| 2CL2FF | HVD-2CL2FF | 8 кВ | 60 мА | 150 нс |
| 2CL2F | HVD-2CL2F | 8 кВ | 100 мА | / |
| 2CL2FG | HVD-2CL2FG | 10 кВ | 60 мА | 150 нс |
| 2CL2FK | HVD-2CL2FK | 10 кВ | 140 мА | 100 нс |
| 2CL2FH | HVD-2CL2FH | 12 кВ | 60 мА | 150 нс |
| 2CL2FJ | HVD-2CL2FJ | 15 кВ | 60 мА | 150 нс |
| 2CL2FM | HVD-2CL2FM | 20 кВ | 100 мА | / |
| 2CL2FP | HVD-2CL2FP | 30 кВ | 140 мА | 100 нс |
| 2CL2FL | HVD-2CL2FL | 15 кВ | 120 мА | 100 нс |
| 2CL2FR | HVD-2CL2FR | 35 кВ | 100 мА | 100 нс |
| UX-FBR8 | HVD-2CL8KV / 420 мА | 8 кВ | 420 мА | / |
| UX-FOB | HVD-SL513G | 8 кВ | 500 мА | / |
| UX-F2CL15 | HVD-2CLG15KV / 150 мА | 15 кВ | 150 мА | 50 нс |
| UX-F15B | HVD-2CLG15KV / 200 мА | 15 кВ | 200 мА | 50 нс |
| UX-F30B | HVD-2CLG30KV / 100 мА | 30 кВ | 100 мА | 50 нс |
| BR2F | HVD-SL2F | 2 кВ | 900 мА | 100 нс |
| BR2 | HVD-SL2 | 2 кВ | 1000 мА | / |
| BR3F | HVD-SL3F | 3 кВ | 900 мА | 100 нс |
| BR4F | HVD-SL4F | 4 кВ | 600 мА | 100 нс |
| BR4 | HVD-SL4 | 4 кВ | 850 мА | / |
| BR5F | HVD-SL5F | 5 кВ | 600 мА | 100 нс |
| BR6F | HVD-SL6F | 6 кВ | 500 мА | 100 нс |
| BR8F | HVD-SL8F | 8 кВ | 400 мА | 100 нс |
| BR10F | HVD-SL10F | 10 кВ | 250 мА | 100 нс |
| BRU10SF | HVD-SLU10SF | 10 кВ | 250 мА | 75 нс |
| HV200UF3 | HVD-SL200UF3 | 3 кВ | 375 мА | 50 нс |
| HV200UF4 | HVD-SL200UF4 | 4 кВ | 375 мА | 50 нс |
| HV200UF5 | HVD-SL200UF5 | 5 кВ | 375 мА | 50 нс |
| HV550S08 | HVD-HV600S08 | 8 кВ | 550 мА | / |
| HV550S10 | HVD-HV600S10 | 10 кВ | 450 мА | / |
| HV550S12 | HVD-HV600S12 | 12 кВ | 400 мА | / |
| HV550S15 | HVD-HV600S15 | 15 кВ | 350 мА | / |
| HV550S20 | HVD-HV600S20 | 20 кВ | 250 мА | / |
| HV550S25 | HVD-HV600S25 | 25 кВ | 200 мА | / |
| HV550S30 | HVD-HV600S30 | 30 кВ | 200 мА | / |
| HV550S45 | HVD-HV600S45 | 45 кВ | 100 мА | / |
| UX-C2B | 8 кВ | 500 мА | 35 нс | |
| BR2 | HVD-SL2 | 2 кВ | 1000 мА | / |
| BR4 | HVD-SL4 | 4 кВ | 850 мА | / |
| HVEF8P | 8 кВ | 30 мА | 20 нс | |
| HVEF10P | 10 кВ | 20 мА | 20 нс | |
| HVEF12P | 12 кВ | 20 мА | 20 нс | |
| NV20FP | HVD-SL2G20 | 2 кВ | 20 мА | 80 нс |
| NV30FP | HVD-SL3G20 | 3 кВ | 20 мА | 80 нс |
| NV40FP | HVD-SL4G20 | 4 кВ | 20 мА | 80 нс |
| NV50FP | HVD-SL5G20 | 5 кВ | 20 мА | 80 нс |
| HVRL150 | HVD-SL15G30 | 15 кВ | 30 мА | 100 нс |
| HVRL200 | HVD-SL20G30 | 20 кВ | 30 мА | 100 нс |
| HVRL250 | HVD-SL25G30 | 25 кВ | 30 мА | 100 нс |
| HVRL300 | HVD-SL30G30 | 30 кВ | 30 мА | 100 нс |
| HVRL400 | HVD-SL40G30 | 40 кВ | 30 мА | 100 нс |
| HV07-12B | HVD-SL312 | 12 кВ | 225 мА | / |
| HVCF25 | HVD-2CLG2.5kV / 1,5 А | 2,5 кВ | 1500 мА | 75 нс |
| HVCF50 | HVD-2CLG5KV / 1,2 А | 5 кВ | 1200 мА | 75 нс |
| HVCF100 | HVD-2CLG10KV / 0,65 А | 10 кВ | 650 мА | 75 нс |
| HVRW1 | HVD-HVRW1 | 1 кВ | 2500 мА | 150 нс |
| HVRW2 | HVD-HVRW2 | 2 кВ | 1500 мА | 150 нс |
| HVRW3 | HVD-HVRW3 | 3 кВ | 1500 мА | 150 нс |
| HVRW4 | HVD-HVRW4 | 4 кВ | 1000 мА | 150 нс |
| HVW3 | HVD-HVRM3 | 3 кВ | 2000 мА | / |
| UFHV2K | HVD-SL2G550 | 2 кВ | 550 мА | 75 нс |
| UFHV3K | HVD-SL3G400 | 3 кВ | 400 мА | 75 нс |
| UFHV4K | HVD-SL4G350 | 4 кВ | 350 мА | 75 нс |
| 3W2 | HVD-HVRM2 | 2 кВ | 2 А | / |
| 3W2.5 | HVD-HVRM2.5 | 2,5 кВ | 2 А | / |
| 3W3 | HVD-HVRM3 | 3 кВ | 2 А | / |
| 3RW2 | HVD-HVRW2 | 2 кВ | 1,5 А | 250 нс |
| 3RW2.5 | HVD-HVRW2.5 | 2,5 кВ | 1,5 А | 250 нс |
| 3RW3 | HVD-HVRW3 | 3 кВ | 1,5 А | 250 нс |
| R3000 | HVD-R3000 | 3 кВ | 200 мА | / |
| R3000F | HVD-R3000F | 3 кВ | 200 мА | / |
| R4000 | HVD-R4000 | 4 кВ | 200 мА | / |
| R4000F | HVD-R4000F | 4 кВ | 200 мА | / |
| R5000 | 5 кВ | 200 мА | / | |
| R5000F | HVD-R5000F | 5 кВ | 200 мА | / |
| T71A | HVD-2CLT71 | 8 кВ | 5 мА | 80 нс |
| T72A | HVD-2CLT72 | 10 кВ | 5 мА | 80 нс |
| T73A | HVD-2CLT73 | 12 кВ | 5 мА | 80 нс |
| T74A | HVD-2CLT74 | 14 кВ | 5 мА | 80 нс |
| T75A | HVD-2CLT75 | 16 кВ | 5 мА | 80 нс |
| TG3508 | HVD-SL3508G | 8 кВ | 350 мА | 150 нс |
| T3512H | HVD-2CL3512 | 12 кВ | 350 мА | / |
| T4512H | HVD-2CL4512 | 12 кВ | 450 мА | / |
| T3509 | HVD-2CL3509 | 9 кВ | 350 мА | / |
| T4509 | HVD-2CL4509 | 9 кВ | 450 мА | / |
| TG1015 | HVD-2CL15KV / 100 мА | 15 кВ | 100 мА | 150 нс |
| JB99 | HVD-2CL20KV / 20 мА | 20 кВ | 20 мА | 100 нс |
| JB99T | HVD-2CL20KV / 20 мА | 20 кВ | 20 мА | 100 нс |
EDI (Electronic Devices Inc.) / 132 модели
АМЕРИКАНСКИЙ СПЕЦИАЛИСТ ПО ВЫСОКОВОЛЬТНЫМ ПОЛУПРОВОДНИКАМ — ПОКРЫТ ПОЛНОСТЬЮ.
EDI (Electronic Devices Inc.) — американский специалист по высоковольтным полупроводникам. HVC закрывает семейства EDI малоточные контурные семейства 2CL (2CL70–2CL79), серию EF а также детали для лазеров и электростатики (2CL2FF–2CL2FP, VT1000–1500, RVT1000–1500, CRVT150–300, HVRT) прямыми аналогами — та же посадочная геометрия, сверхбыстрое восстановление до 40 нс и срок поставки 4–6 недель вместо старой цепочки.
EDI (Electronic Devices Inc.)
Американский специалист по высоковольтным полупроводникам
| Исходная модель | Аналог HVC | Напряжение | Ток | Восстановление |
|---|---|---|---|---|
| 2CL2FF | HVD-2CL2FF | 8 кВ | 60 мА | 150 нс |
| 2CL2F | HVD-2CL2F | 8 кВ | 100 мА | / |
| 2CL2FG | HVD-2CL2FG | 10 кВ | 60 мА | 150 нс |
| 2CL2G | HVD-2CL2G | 10 кВ | 100 мА | / |
| 2CL2FK | HVD-2CL2FK | 10 кВ | 140 мА | 100 нс |
| 2CL2FH | HVD-2CL2FH | 12 кВ | 60 мА | 150 нс |
| 2CL2H | HVD-2CL2H | 12 кВ | 100 мА | / |
| 2CL2FJ | HVD-2CL2FJ | 15 кВ | 60 мА | 150 нс |
| 2CL2J | HVD-2CL2J | 15 кВ | 100 мА | / |
| 2CL2FM | HVD-2CL2FM | 20 кВ | 100 мА | / |
| 2CL2FP | HVD-2CL2FP | 30 кВ | 140 мА | 100 нс |
| 2CL2FR | HVD-2CL2FR | 35 кВ | 100 мА | 100 нс |
| 2CL105 | HVD-2CL105 | 9 кВ | 450 мА | / |
| 2CL106 | HVD-2CL106 | 12 кВ | 450 мА | / |
| 2CL105 | HVD-2CL105 | 9 кВ | 450 мА | / |
| 2CL106 | HVD-2CL106 | 12 кВ | 450 мА | / |
| EF100 | HVD-SLF100 | 1 кВ | 600 мА | / |
| EF150 | HVD-SLF150 | 1,5 кВ | 600 мА | / |
| EF200 | HVD-SLF200 | 2 кВ | 600 мА | / |
| EG200 | HVD-SLG200 | 2 кВ | 400 мА | / |
| EG250 | HVD-SLG250 | 2,5 кВ | 400 мА | / |
| EG300 | HVD-SLG300 | 3 кВ | 400 мА | / |
| EH300 | HVD-SLH300 | 3 кВ | 300 мА | / |
| EH350 | HVD-SLH350 | 3,5 кВ | 300 мА | / |
| EH400 | HVD-SLH400 | 4 кВ | 300 мА | / |
| EK450 | HVD-SLH450 | 4,5 кВ | 200 мА | / |
| EK500 | HVD-SLH500 | 5 кВ | 200 мА | / |
| EK600 | HVD-SLH600 | 6 кВ | 200 мА | / |
| EM700 | HVD-SLM700 | 7 кВ | 175 мА | / |
| EM800 | HVD-SLM800 | 8 кВ | 175 мА | / |
| EP2016 | HVD-SLP900 | 9 кВ | 150 мА | / |
| EP2016 | HVD-SLP1000 | 10 кВ | 150 мА | / |
| ER1100 | HVD-SLP1100 | 11 кВ | 100 мА | / |
| ER1200 | HVD-SLP1200 | 12 кВ | 100 мА | / |
| RF160B | HVD-SLF160B | 1,6 кВ | 500 мА | 250 нс |
| RF200B | HVD-SLF200B | 2 кВ | 500 мА | 250 нс |
| RG300B | HVD-SLG300B | 3 кВ | 350 мА | 250 нс |
| RK300B | HVD-SLK300B | 3 кВ | 150 мА | 250 нс |
| RK400B | HVD-SLK400B | 4 кВ | 150 мА | 250 нс |
| RK500B | HVD-SLK500B | 5 кВ | 150 мА | 250 нс |
| RK600B | HVD-SLK600B | 6 кВ | 150 мА | 250 нс |
| RM700B | HVD-SLM700B | 7 кВ | 125 мА | 250 нс |
| RM800B | HVD-SLM800B | 8 кВ | 125 мА | 250 нс |
| RP900B | HVD-SLP900B | 9 кВ | 100 мА | 250 нс |
| RP1000B | HVD-SLP1000B | 10 кВ | 100 мА | 250 нс |
| RF160A | HVD-SLF160A | 1,6 кВ | 500 мА | 150 нс |
| RF200A | HVD-SLF200A | 2 кВ | 500 мА | 150 нс |
| RG300A | HVD-SLG300A | 3 кВ | 350 мА | 150 нс |
| RK300A | HVD-SLK300A | 3 кВ | 150 мА | 150 нс |
| RK400A | HVD-SLK400A | 4 кВ | 150 мА | 150 нс |
| RK500A | HVD-SLK500A | 5 кВ | 150 мА | 150 нс |
| RK600A | HVD-SLK600A | 6 кВ | 150 мА | 150 нс |
| RM800A | HVD-SLM800A | 8 кВ | 125 мА | 150 нс |
| RP1000A | HVD-SLP1000A | 10 кВ | 100 мА | 150 нс |
| FB4 | HVD-SL4 | 4 кВ | 2 А | / |
| FB5 | HVD-SL5 | 5 кВ | 2 А | / |
| FBR3 | HVD-SLR3 | 3 кВ | 1,5 А | 250 нс |
| FBR3.5 | HVD-SLR3.5 | 3,5 кВ | 1,5 А | 250 нс |
| FBR4 | HVD-SLR4 | 4 кВ | 1,5 А | 250 нс |
| XL10 | HVD-SL10 | 9 кВ | 220 мА | / |
| XLR5 | HVD-SLR5 | 5 кВ | 200 мА | 175 нс |
| XLR10 | HVD-SLR10 | 9 кВ | 200 мА | 175 нс |
| XLU12 | HVD-SLU12 | 11 кВ | 100 мА | 50 нс |
| XLR20 | HVD-SLR20 | 18 кВ | 100 мА | 175 нс |
| DR300 | HVD-SL3G25 | 3 кВ | 25 мА | 100 нс |
| DR500 | HVD-SL5G25 | 5 кВ | 25 мА | 100 нс |
| DR800 | HVD-SL8G25 | 8 кВ | 25 мА | 100 нс |
| DR1000 | HVD-SL10G25 | 10 кВ | 25 мА | 100 нс |
| DR1200 | HVD-SL12G25 | 12 кВ | 25 мА | 100 нс |
| DR1500 | HVD-SL15G25 | 15 кВ | 25 мА | 100 нс |
| DL300 | HVD-SL3G25 | 3 кВ | 25 мА | 150 нс |
| DL500 | HVD-SL5G25 | 5 кВ | 25 мА | 150 нс |
| DL800 | HVD-SL8G25 | 8 кВ | 25 мА | 150 нс |
| DL1000 | HVD-SL10G25 | 10 кВ | 25 мА | 150 нс |
| DL1200 | HVD-SL12G25 | 12 кВ | 25 мА | 150 нс |
| TV6 | HVD-2CL70 | 6 кВ | 5 мА | 100 нс |
| TV8 | HVD-2CL71 | 8 кВ | 5 мА | 100 нс |
| TV10 | HVD-2CL72 | 10 кВ | 5 мА | 100 нс |
| TV12 | HVD-2CL73 | 12 кВ | 5 мА | 100 нс |
| TV14 | HVD-2CL74 | 14 кВ | 5 мА | 100 нс |
| TV16 | HVD-2CL75 | 16 кВ | 5 мА | 100 нс |
| TV20 | HVD-2CL77 | 20 кВ | 5 мА | 100 нс |
| TVR30 | HVD-2CL82 | 30 кВ | 10 мА | 100 нс |
| SL300 | HVD-SL3G40 | 3 кВ | 40 мА | 100 нс |
| SL500 | HVD-SL5G40 | 5 кВ | 40 мА | 100 нс |
| SL800 | HVD-SL8G40 | 8 кВ | 40 мА | 100 нс |
| SL1000 | HVD-SL10G40 | 10 кВ | 40 мА | 100 нс |
| SL1200 | HVD-SL12G40 | 12 кВ | 40 мА | 100 нс |
| SR300 | HVD-SL3G25 | 3 кВ | 25 мА | 100 нс |
| SR500 | HVD-SL5G25 | 5 кВ | 25 мА | 100 нс |
| SR800 | HVD-SL8G25 | 8 кВ | 25 мА | 100 нс |
| SR1000 | HVD-SL10G25 | 10 кВ | 25 мА | 100 нс |
| SR1200 | HVD-SL12G25 | 12 кВ | 25 мА | 100 нс |
| SR1500 | HVD-SL15G25 | 15 кВ | 25 мА | 100 нс |
| 2CL69 | HVD-2CL69 | 4 кВ | 5 мА | 100 нс |
| 2CL70 | HVD-2CL70 | 6 кВ | 5 мА | 100 нс |
| 2CL71 | HVD-2CL71 | 8 кВ | 5 мА | 100 нс |
| 2CL72 | HVD-2CL72 | 10 кВ | 5 мА | 100 нс |
| 2CL73 | HVD-2CL73 | 12 кВ | 5 мА | 100 нс |
| 2CL74 | HVD-2CL74 | 14 кВ | 5 мА | 100 нс |
| 2CL75 | HVD-2CL75 | 16 кВ | 5 мА | 100 нс |
| 2CL76 | HVD-2CL76 | 18 кВ | 5 мА | 100 нс |
| 2CL77 | HVD-2CL77 | 20 кВ | 5 мА | 100 нс |
| 2CL103 | HVD-2CL103 | 9 кВ | 350 мА | / |
| 2CL104 | HVD-2CL104 | 12 кВ | 350 мА | / |
| 2CL105 | HVD-2CL105 | 9 кВ | 450 мА | / |
| 2CL106 | HVD-2CL106 | 12 кВ | 450 мА | / |
| RFC3K | HVD-R3000 | 3 кВ | 200 мА | / |
| RFC4K | HVD-R4000 | 4 кВ | 200 мА | / |
| 2CL4 | HVD-2CL69 | 4 кВ | 5 мА | 100 нс |
| 2CL6 | HVD-2CL70 | 6 кВ | 5 мА | 100 нс |
| 2CL8 | HVD-2CL71 | 8 кВ | 5 мА | 100 нс |
| 2CL10 | HVD-2CL72 | 10 кВ | 5 мА | 100 нс |
| 2CL12 | HVD-2CL73 | 12 кВ | 5 мА | 100 нс |
| 2CL14 | HVD-2CL74 | 14 кВ | 5 мА | 100 нс |
| 2CL16 | HVD-2CL75 | 16 кВ | 5 мА | 100 нс |
| 2CL20 | HVD-2CL77 | 20 кВ | 5 мА | 100 нс |
| 2CL703 | HVD-2CL703 | 3 кВ | 5 мА | 80 нс |
| 2CL704 | HVD-2CL704 | 4 кВ | 5 мА | 80 нс |
| 2CL3512H | HVD-2CL3512 | 12 кВ | 350 мА | / |
| 2CL4512H | HVD-2CL4512 | 12 кВ | 450 мА | / |
| 2CLG1015 | HVD-2CL15KV / 100 мА | 15 кВ | 100 мА | 150 нс |
| VT1000 | HVD-SL1000 | 10 кВ | 50 мА | / |
| VT1200 | HVD-SL1200 | 12 кВ | 50 мА | / |
| VT1500 | HVD-SL1500 | 15 кВ | 50 мА | / |
| RVT1000 | HVD-SL10G50 | 10 кВ | 50 мА | 100 нс |
| RVT1200 | HVD-SL12G50 | 12 кВ | 50 мА | 100 нс |
| RVT1500 | HVD-SL15G50 | 15 кВ | 50 мА | 100 нс |
| CRVT150 | HVD-SL15G25B | 15 кВ | 25 мА | 100 нс |
| CRVT200 | HVD-SL20G25B | 20 кВ | 25 мА | 100 нс |
| CRVT250 | HVD-SL25G25B | 25 кВ | 25 мА | 100 нс |
| CRVT300 | HVD-SL30G25B | 30 кВ | 25 мА | 100 нс |
VMI (Voltage Multipliers Inc.) / 112 моделей
ПИОНЕР УМНОЖИТЕЛЕЙ НАПРЯЖЕНИЯ.
VMI (Voltage Multipliers Inc.) — американский производитель высоковольтных диодов и выпрямительных сборок, оптимизированных для каскадных умножителей Кокрофта-Уолтона. Серии XL, XLR и Z полностью сопоставлены со сверхбыстрыми аналогами HVC, охватывающими 1–30 кВ при 10 мА – 20 А — спроектированы на соответствие или превышение электрических, тепловых и механических параметров оригиналов, с превосходной стойкостью к dV/dt при повторяющейся высокой диэлектрической нагрузке.
VMI (Voltage Multipliers Inc.)
Американский производитель высоковольтных диодов и выпрямителей
| Исходная модель | Аналог HVC | Напряжение | Ток | Восстановление |
|---|---|---|---|---|
| XL10 | HVD-SL10 | 9 кВ | 220 мА | / |
| XLR5 | HVD-SLR5 | 5 кВ | 200 мА | 175 нс |
| XLR10 | HVD-SLR10 | 9 кВ | 200 мА | 175 нс |
| XLU12 | HVD-SLU12 | 11 кВ | 100 мА | 50 нс |
| XLR20 | HVD-SLR20 | 18 кВ | 100 мА | 175 нс |
| XMU5 | HVD-SLMU5 | 5 кВ | 300 мА | 75 нс |
| XMU10 | HVD-SLMU10 | 9 кВ | 300 мА | 75 нс |
| Z100SG | HVD-SL05-10 | 10 кВ | 500 мА | 3000 нс |
| Z100FG | HVD-SLG05-10 | 10 кВ | 500 мА | 200 нс |
| Z100UFG | HVD-SLG05-10 | 10 кВ | 500 мА | 200 нс |
| X150FF5 | HVD-SL0515G | 15 кВ | 50 мА | 50 нс |
| X200SG | HVD-SL2520 | 20 кВ | 25 мА | 3000 нс |
| X200FG | HVD-SLG2520 | 20 кВ | 25 мА | 200 нс |
| X200UFG | HVD-SLG2520U | 20 кВ | 25 мА | 100 нс |
| M160SG | HVD-SL1016 | 16 кВ | 10 мА | 3000 нс |
| M160FG | HVD-SLG1016 | 16 кВ | 10 мА | 200 нс |
| M160UFGHT | HVD-SLG1016U | 16 кВ | 10 мА | 100 нс |
| M160UFG | HVD-SLG1016U | 16 кВ | 10 мА | 100 нс |
| Z150SG | HVD-SL03-15 | 15 кВ | 300 мА | 3000 нс |
| Z150FG | HVD-SLG03-15 | 15 кВ | 300 мА | 200 нс |
| Z150UFG | HVD-SLG03-15U | 15 кВ | 300 мА | 100 нс |
| X150SG | HVD-SL0515 | 15 кВ | 50 мА | 3000 нс |
| X150FG | HVD-SLG0515 | 15 кВ | 50 мА | 200 нс |
| X150UFG | HVD-SLG0515U | 15 кВ | 50 мА | 100 нс |
| X150FF5 | HVD-SL0515G | 15 кВ | 50 мА | 50 нс |
| X150FF3 | HVD-SLU513G | 15 кВ | 50 мА | 30 нс |
| Z50SG | HVD-SL105 | 5 кВ | 1000 мА | 3000 нс |
| Z50FG | HVD-SLG105 | 5 кВ | 1000 мА | 200 нс |
| Z50UFG | HVD-SLG105U | 5 кВ | 1000 мА | 100 нс |
| 1N6517 | HVD-SL105UG | 5 кВ | 1000 мА | 70 нс |
| 1N6839 | HVD-SL06-05G | 5 кВ | 600 мА | 50 нс |
| 1N6837 | HVD-SLU05-05G | 5 кВ | 500 мА | 30 нс |
| Z50FF5 | HVD-SL36-05 | 5 кВ | 360 мА | 50 нс |
| Z50FF3 | HVD-SLU03-05G | 5 кВ | 360 мА | 30 нс |
| X50FG | HVD-SLG15-05 | 5 кВ | 150 мА | 200 нс |
| X50SG | HVD-SL15-05 | 5 кВ | 150 мА | 3000 нс |
| 1N6525 | HVD-SL15-05UG | 5 кВ | 150 мА | 70 нс |
| X50FF5 | HVD-SL15-05G | 5 кВ | 150 мА | 50 нс |
| X50FF3 | HVD-SLU01-05G | 5 кВ | 150 мА | 30 нс |
| M50SG | HVD-SL15-05 | 5 кВ | 150 мА | 3000 нс |
| M50FG | HVD-SLG15-05 | 5 кВ | 150 мА | 200 нс |
| M50UFG | HVD-SLG15-05U | 5 кВ | 150 мА | 100 нс |
| 1N6533 | HVD-SL15-05UG | 5 кВ | 150 мА | 70 нс |
| M50FF5 | HVD-SL15-05G | 5 кВ | 150 мА | 50 нс |
| M50FF3 | HVD-SLU01-05G | 5 кВ | 150 мА | 30 нс |
| 1N6515 | HVD-SL150-03UG | 3 кВ | 1500 мА | 70 нс |
| 1N6523 | HVD-SL25-03UG | 3 кВ | 250 мА | 70 нс |
| 1N6531 | HVD-SL01-03UG | 3 кВ | 100 мА | 70 нс |
| X25FG | HVD-SLG25-025 | 2,5 кВ | 250 мА | 200 нс |
| X25UFG | HVD-SLG25-025U | 2,5 кВ | 250 мА | 100 нс |
| M25SG | 01-HVD-SL25 | 2,5 кВ | 100 мА | 3000 нс |
| M25FG | 01-HVD-SLG25 | 2,5 кВ | 100 мА | 200 нс |
| M25UFG | 01-HVD-SLG25U | 2,5 кВ | 100 мА | 100 нс |
| 1N6513 | HVD-SL202UG | 2 кВ | 2000 мА | 70 нс |
| Z20FF5 | HVD-SL102G | 2 кВ | 1000 мА | 50 нс |
| Z20FF3 | HVD-SLU102G | 2 кВ | 1000 мА | 30 нс |
| 1N6521 | HVD-SL05-02UG | 2 кВ | 500 мА | 70 нс |
| X20FF5 | HVD-SL05-02G | 2 кВ | 420 мА | 50 нс |
| X20FF3 | HVD-SLU05-02G | 2 кВ | 420 мА | 30 нс |
| 1N6529 | HVD-SL25-02UG | 2 кВ | 250 мА | 70 нс |
| X25SG | HVD-SL25-025 | 2,5 кВ | 250 мА | 3000 нс |
| Z25UFG | 15-HVD-SLG25U | 2,5 кВ | 1500 мА | 100 нс |
| Z25FG | 15-HVD-SLG25 | 2,5 кВ | 1500 мА | 200 нс |
| 1N6519 | HVD-SL05-10UG | 10 кВ | 500 мА | 70 нс |
| Z100FF5 | HVD-SL02-10G | 10 кВ | 180 мА | 50 нс |
| Z100FF3 | HVD-SLU02-10G | 10 кВ | 180 мА | 30 нс |
| X100SG | HVD-SL01-10 | 10 кВ | 100 мА | 3000 нс |
| X100FG | HVD-SLG01-10 | 10 кВ | 100 мА | 200 нс |
| X100UFG | HVD-SLG01-10U | 10 кВ | 100 мА | 100 нс |
| X50UFG | HVD-SLG15-05U | 5 кВ | 150 мА | 100 нс |
| 1N6527 | HVD-SL01-10UG | 10 кВ | 100 мА | 70 нс |
| X100FF5 | HVD-SL01-10G | 10 кВ | 80 мА | 50 нс |
| X100FF3 | HVD-SLU01-10G | 10 кВ | 80 мА | 30 нс |
| M100SG | HVD-SL2510 | 10 кВ | 25 мА | 3000 нс |
| M100FG | HVD-SLG2510 | 10 кВ | 25 мА | 200 нс |
| M100UFG | HVD-SLG2510U | 10 кВ | 25 мА | 100 нс |
| 1N6535 | HVD-SL2510UG | 10 кВ | 25 мА | 70 нс |
| M100FF5 | HVD-SL0510G | 10 кВ | 5 мА | 50 нс |
| M100FF3 | HVD-SLU0510G | 10 кВ | 5 мА | 30 нс |
| K50S | 22-HVD-SL05 | 5 кВ | 2200 мА | 3000 нс |
| K50F | 22-HVD-SLG05 | 5 кВ | 2200 мА | 200 нс |
| K50UF | 22-HVD-SLG05U | 5 кВ | 2200 мА | 100 нс |
| K25UF | 3-HVD-SLG25U | 2,5 кВ | 3000 мА | 100 нс |
| K25F | 3-HVD-SLG25 | 2,5 кВ | 3000 мА | 200 нс |
| K25S | 3-HVD-SL25 | 2,5 кВ | 3000 мА | 3000 нс |
| K100UF | 15-HVD-SLG10U | 10 кВ | 1500 мА | 100 нс |
| K100F | 15-HVD-SLG10U | 10 кВ | 1500 мА | 200 нс |
| K100S | 15-HVD-SL10 | 10 кВ | 1500 мА | 3000 нс |
| SPJ400F | HVD-SLUG40KV-50mA | 40 кВ | 0,05 А | 70 нс |
| SPJ200F | HVD-SLUG20KV-50mA | 20 кВ | 0,05 А | 70 нс |
| SPJ100F | HVD-SLUG10KV-50mA | 10 кВ | 0,05 А | 70 нс |
| SPJ300F | HVD-SLUG30KV-50mA | 30 кВ | 0,05 А | 70 нс |
| SP200UF | HVD-SLUG20KV-500mA | 20 кВ | 0,5 А | 70 нс |
| SP150UF | HVD-SLUG15KV-500mA | 15 кВ | 0,5 А | 70 нс |
| SP50UF | HVD-SLUG5KV-500mA | 5 кВ | 0,5 А | 70 нс |
| SP100UF | HVD-SLUG10KV-500mA | 10 кВ | 0,5 А | 70 нс |
| FP200UF | HVD-SLUG20KV-2.2A | 20 кВ | 2,2 А | 70 нс |
| FP150UF | HVD-SLUG15KV-2.2A | 15 кВ | 2,2 А | 70 нс |
| FP100UF | HVD-SLUG10KV-2.2A | 10 кВ | 2,2 А | 70 нс |
| FP50UF | HVD-SLUG5KV-2.2A | 5 кВ | 2,2 А | 70 нс |
| FP150S | HVD-SL15KV-2.2A | 15 кВ | 2,2 А | 3000 нс |
| FP200S | HVD-SL20KV-2.2A | 20 кВ | 2,2 А | 3000 нс |
| SPJ400S | HVD-SL40KV-50mA | 40 кВ | 0,05 А | 3000 нс |
| SPJ100S | HVD-SL10KV-50mA | 10 кВ | 0,05 А | 3000 нс |
| SPJ200S | HVD-SL20KV-50mA | 20 кВ | 0,05 А | 3000 нс |
| SPJ300S | HVD-SL30KV-50mA | 30 кВ | 0,05 А | 3000 нс |
| SP200S | HVD-SL20KV-500mA | 20 кВ | 0,5 А | 3000 нс |
| SP150S | HVD-SL15KV-500mA | 15 кВ | 0,5 А | 3000 нс |
| SP100S | HVD-SL10KV-500mA | 10 кВ | 0,5 А | 3000 нс |
| SP50S | HVD-SL5KV-500mA | 5 кВ | 0,5 А | 3000 нс |
| FP100S | HVD-SL10KV-2.2A | 10 кВ | 2,2 А | 3000 нс |
| FP50S | HVD-SL5KV-2.2A | 5 кВ | 2,2 А | 3000 нс |
Sanken / 6 моделей
UX-F0B СНЯТ С ПРОИЗВОДСТВА — ЕГО ЗАМЕНЯЕТ HVD-SL513G.
После снятия с производства широко применяемого диода Sanken UX-F0B компания HVC разработала HVD-SL513G как прямую улучшенную замену. Он обеспечивает сверхбыстрое обратное восстановление (trr), равное 40 нс при номинальном обратном напряжении 13 кВ — давая превосходный тепловой запас и долговременную стабильность по сравнению с деталью прошлых лет. Переработка платы не требуется.
Sanken
Японский производитель полупроводников (серия UX-F0B)
| Исходная модель | Аналог HVC | Напряжение | Ток | Восстановление |
|---|---|---|---|---|
| UX-FBR8 | HVD-2CL8KV / 420 мА | 8 кВ | 420 мА | / |
| UX-FOB | HVD-SL513G | 8 кВ | 500 мА | / |
| UX-F2CL15 | HVD-2CLG15KV / 150 мА | 15 кВ | 150 мА | 50 нс |
| UX-F15B | HVD-2CLG15KV / 200 мА | 15 кВ | 200 мА | 50 нс |
| UX-F30B | HVD-2CLG30KV / 100 мА | 30 кВ | 100 мА | 50 нс |
| UX-C2B | 8 кВ | 500 мА | 35 нс |
Другие бренды прошлых лет / 13 моделей
ЗА ПРЕДЕЛАМИ ЧЕТЫРЁХ ГИГАНТОВ.
Помимо HVCA, EDI, VMI и Sanken, HVC ведёт сопоставление и для других брендов высоковольтных диодов прошлых лет — ещё 13 моделей прошлых лет , приведённых в таблице ниже, каждой соответствует прямой аналог HVC.
Другие бренды
Универсальные типы, серии R, 2CL, T
| Исходная модель | Аналог HVC | Напряжение | Ток | Восстановление |
|---|---|---|---|---|
| RR1100B | HVD-SLP1100B | 11 кВ | 80 мА | 250 нс |
| RR1200B | HVD-SLP1200B | 12 кВ | 80 мА | 250 нс |
| RR1200A | HVD-SLR100A | 12 кВ | 80 мА | 150 нс |
| MR5 | HVD-SLMR5 | 5 кВ | 500 мА | 150 нс |
| QR12 | HVD-2CL73 | 12 кВ | 6 мА | 100 нс |
| RUSH103 | HVD-SL200UF3 | 3 кВ | 200 мА | 50 нс |
| RUSH104 | HVD-SL200UF4 | 4 кВ | 200 мА | 50 нс |
| RUSH105 | HVD-SL200UF5 | 5 кВ | 200 мА | 50 нс |
| ROST2008 | HVD-SL8G100 | 8 кВ | 100 мА | 50 нс |
| ROST2010 | HVD-SL10G100 | 10 кВ | 100 мА | 50 нс |
| TS01 | HVD-SL3506 | 6 кВ | 350 мА | / |
| SHV049 | HVD-2CL15KV / 100 мА | 15 кВ | 100 мА | 150 нс |
| DD2000 | HVD-SL30F10 | 30 кВ | 10 мА | / |
Связанные технические статьи
УЗНАТЬ БОЛЬШЕ.
Руководство по замене Origin MD8CP5
HVD-SL513G как прямая замена диода Origin Electric MD8CP5.
Читать статью →Испытания на частичные разряды для высоковольтных конденсаторов
Понимание частичных разрядов в высоковольтных керамических конденсаторах.
Читать статью →Руководство по выбору материала
Почему конденсатор с теми же характеристиками может стоить в 10 раз дороже — сравнение материалов.
Читать статью →Техническое предложение / ответ за 6 часов
НУЖНЫ ВЫСОКОВОЛЬТНЫЕ ДИОДЫ?
Пришлите требования по напряжению, току и времени восстановления. Для инженерной оценки доступны бесплатные образцы.
Запросить техническое предложение
