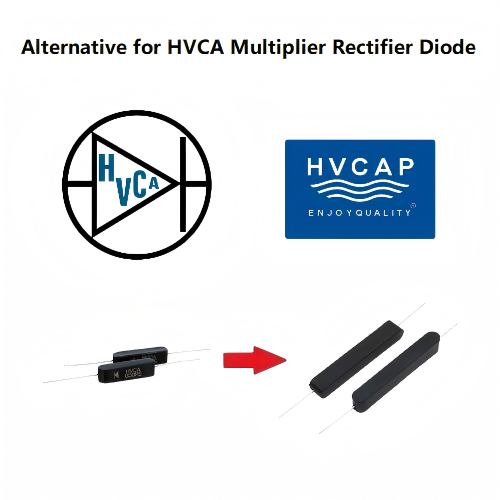

Прямая замена и техническое улучшение: высоковольтные диодные сборки HVC против HVCA (Dean Technology)

Прямая замена и техническое улучшение: высоковольтные диодные сборки HVC против HVCA (Dean Technology)

Отвечая на мировой спрос на устойчивость цепочек поставок и большую плотность мощности, HVC High Voltage разработала полную линейку высоковольтных выпрямительных сборок (кремниевых диодных столбов) в серии HVD. Спроектированная как прямая замена продукции HVCA (Dean Technology), серия HVD решает давние эксплуатационные проблемы прежних конструкций: дрейф тепловых параметров, повышенный ток утечки и длительные сроки закупки.

Сочетая вакуумную эпоксидную герметизацию с современной пассивацией переходов, решения HVC дают превосходную надёжность в ответственных применениях: высокочастотные источники питания, промышленное производство, медицинская визуализация (КТ и рентген) и системы возобновляемой энергетики.

Хотя прежние семейства кремниевых сборок HVCA (BCH, RH, RS, RTH) покрывают обратные напряжения от 15 до 60 кВ, их конструктивная схема создаёт критичные узкие места в применениях с высокими требованиями к надёжности:

• Ограниченная импульсная токовая способность: Серия RTHV ограничена пиковым прямым импульсным током (I_FSM) всего 10 А, что снижает стойкость системы при неожиданных коротких замыканиях нагрузки.
• Повышенный обратный ток утечки (I_R): Стандартные серии (например, BCHV) дают обратную утечку до 2 мкА при 25 °C, что вызывает лишние потери мощности и ускоренный самонагрев при длительной высоковольтной нагрузке.
• Узкие места по скорости переключения: Времена обратного восстановления (t_rr) от 100 до 150 нс ограничивают эффективность переключения в схемах, работающих выше 2 кГц.
• Тепловая нестабильность: Традиционные паяные соединения дают дрейф параметров до 10 % во всём диапазоне рабочих температур (от -55 °C до +150 °C).

Отдельные высоковольтные варианты (например, BCHV50) используют масляную изоляцию, что увеличивает габариты корпуса, массу системы и долговременные затраты на обслуживание.

Межконтинентальные закупки через посредников часто оборачиваются для покупателей сроками 60–90 дней, жёсткими минимальными заказами и потенциальными геополитическими экспортными ограничениями.

Серия HVC HVD даёт улучшенные электрические характеристики, повышенную стойкость к внешним воздействиям и полную физическую совместимость с прежней посадочной геометрией.

• Расширенный диапазон напряжений: Серия HVD-BCH расширяет обратные напряжения до 80 кВ (против порога 60 кВ у HVCA) для схем сверхвысокого напряжения.
• Улучшенная работа с импульсами и лавинная защита: Не повторяющийся пиковый прямой импульсный ток (I_FSM) увеличен до 20–800 А, резко повышая устойчивость к импульсным броскам в линии.
• Минимальный обратный ток утечки: Статическая утечка (I_R) ограничена ≤ 1 мкА при 25 °C (снижение на 50 % против прежних деталей), что заметно уменьшает потери статической проводимости.
• Оптимизация для высоких частот: Время обратного восстановления (t_rr) составляет от 20 до 100 нс; быстродействующая серия HVD-RSUF достигает t_rr = 35 нс, обеспечивая резонансное переключение до 5 кГц.
• Пассивированная вакуумная герметизация: Вакуумный эпоксидный корпус даёт сертифицированную влагозащиту IP65 и стабильную работу от -40 °C до +175 °C, обеспечивая срок службы свыше 8 лет в агрессивной промышленной среде.

Серия HVD повторяет механические габариты, шаг выводов и варианты крепления прежних линеек HVCA (BCH, RH, RS, RTH, RSUF), исключая необходимость переработки платы или корпуса.

• Низковольтные и малосигнальные: Заменяет HVCA G2FSA на HVD-AX20 (идентичная посадочная геометрия, снижение I на 60 %_R).
• Средневольтное выпрямление: Заменяет HVCA RHV30 на HVD-R30 (t_rr улучшено с 100 до 80 нс; I_FSM увеличен до 30 А).
• Высоковольтное выпрямление: Заменяет HVCA RSUF7 на HVD-RSU7 (прямое падение напряжения V_F снижено с 9,1 до 7,8 В, потери мощности меньше примерно на 14 %).
• Переход на сухую герметизацию: Заменяет масляный HVCA G30PE на твердотельный HVD-PE30, уменьшая объём корпуса модуля на 40 %.

Благодаря стратегическим складам в Азии и Европе стандартные модели (например, HVD-BCH10, HVD-RTH20) отгружаются со сроком менее 15 дней. Инженерные команды получают быстрые образцы, индивидуальную разработку для устаревших и снятых с производства деталей за 7–10 дней и ведущую в отрасли гарантию 3 года.

Инженерные команды могут провести бесшовную замену компонента по протоколу квалификации из четырёх шагов:

1. Сопоставление ключевых характеристик — параметрический подбор. Оцените критичные требования системы: пиковое повторяющееся обратное напряжение (V_RRM), средний прямой ток (I_F(AV)), время обратного восстановления (t_rr). Отдайте приоритет V_RRM для источников сверхвысокого напряжения, t_rr для высокочастотных схем и лавинному номиналу для жёсткого индуктивного переключения.

2. Проверка механических габаритов — механическая верификация. Проверьте габариты, диаметр выводов и шаг. Поскольку изделия HVD совпадают вывод-в-вывод, крепёж и посадочные места дорожек остаются без изменений. Сухие изделия HVD напрямую заменяют масляные модули без устройств удержания жидкости.

3. Рационализация спецификации — проверка оптимизации схемы. Внутренняя способность HVC подавлять импульсные перенапряжения часто позволяет убрать лишние внешние демпфирующие компоненты. Используйте низкое тепловое сопротивление переход-корпус у HVC (θ_JC ≈ 0,8 °C/Вт), чтобы оптимизировать размер радиатора.

4. Верификация и валидация — поэтапная квалификация. Стендовые испытания: проверьте 1–5 инженерных образцов на статические и динамические электрические характеристики. Испытания на надёжность: проведите квалификацию малой партии (10–50 штук) с 300 часами непрерывных тепловых и электрических нагрузочных испытаний. Поэтапное внедрение: переходите через разделённое распределение закупок, прежде чем выходить на полное производство.

Приведённая таблица подбора аналогов показывает популярные артикулы HVCA и их прямые аналоги HVC HVD с ключевыми улучшениями характеристик:

* Артикулы HVC, отмеченные звёздочкой, нормируются по тому же семейству, что и исходная деталь HVCA, а не выпускаются отдельной каталожной позицией. Запросите техническое описание и чертёж у инженерного отдела HVC, чтобы подтвердить окончательный артикул до выпуска.
