ВЫСОКОВОЛЬТНЫЕ КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ С ВИНТОВЫМИ ВЫВОДАМИ.
372 подробные страницы продукции с диэлектриком N4700 и монтажом на винтовых клеммах. Каждая страница включает номинальное напряжение, емкость, допуск, коэффициент рассеяния и прямой путь к техническому запросу.
Обзор продукта
РАЗРАБОТАНО ДЛЯ НАДЁЖНОСТИ ПРИ ВЫСОКОМ НАПРЯЖЕНИИ.

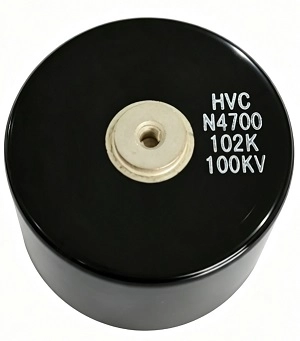

Конденсаторы с винтовыми выводами HVC Capacitor используют керамический диэлектрик на основе стронция N4700 Класс I для низкого коэффициента рассеяния и высокой стабильности — разработаны для применений RF мощности, импульсной мощности, рентгеновских и лазерных применений.
Номинальное напряжение
10 кВ–150 кВ
Ёмкость
100 пФ–10000 пФ
Диэлектрик
Керамика N4700 / Y5T / Y5V
Монтаж
Винтовые выводы / один или два диска
Техническая спецификация
| Номинальное напряжение | 10 кВ – 150 кВ DC |
| Ёмкость | 100 пФ – 20 000 пФ |
| Допуск | ±10% (K), ±20% (M) |
| Материал диэлектрика | Класс 1: N4700 (на основе стронция, низкий tg δ) · Класс 2: Y5U, Y5P, Y5V, Y5T, X7R |
| Выводы / крепление | Резьбовой вывод — M4 / M5 / NO.8-32 UNC · один или два диска |
| Тангенс угла потерь (tan δ) | N4700: 0.1% – 0.2% · Y5U: ≤2% |
| Сопротивление изоляции | N4700: ≥ 200 000 МОм · Y5U: ≥ 10 000 МОм |
| Рабочая температура | Класс 1 (N4700): −40…+125 °C · Класс 2: −25…+85 °C |
| Электрическая прочность | 150–200 % от номинального напряжения |
| Частичные разряды | ≤ 5 пКл при номинальном напряжении (N4700) |
Standard Номера деталей
Как расшифровать обозначение модели HVC с винтовыми выводами
| Сегмент | Пример | Значение |
|---|---|---|
| HVC | HVC | Префикс бренда (HVC Capacitor) |
| Напряжение | 30 кВ, 40 кВ, 50 кВ | Номинальное напряжение постоянного тока, кВ |
| Ёмкость Code | 101, 202, 103 | Код EIA — 101=100 пФ, 202=2000 пФ, 103=10000 пФ |
| Допуск | K, M, Z | K=±10%, M=±20%, Z=+80/-20% |
| Вывод | M4, M5, NO.8-32 UNC | Размер резьбы вывода |
Пример: HVC-40KV-202M-M5 = марка HVC, 40 кВ, 2000 пФ (EIA 202), допуск ±20 %, винтовой вывод M5.
Габариты и обозначения выводов
Диаметр корпуса
Диаметр диска в мм
Толщина корпуса
Толщина / высота корпуса в мм
Резьбовая шпилька
Резьбовой вывод M4 / M5 / NO.8-32 UNC
Длина вывода
Длина шпильки над диском
Типичные применения
ГДЕ ПРИМЕНЯЮТСЯ КОНДЕНСАТОРЫ С ВИНТОВЫМИ ВЫВОДАМИ.
Высоковольтные источники питания
Мощность CO₂-лазера
Рентгеновское оборудование
Сварочное оборудование
Медицинское и промышленное оборудование
Импульсные силовые системы
Продукция
Показаны 1–20 из 372 товаров (Страница 1 из 19)
40 кВ 2000 пФ

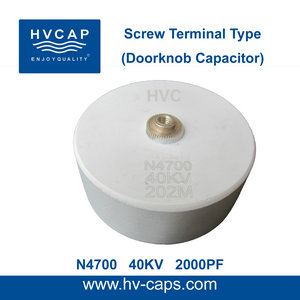

HV керамический конденсатор с винтовыми выводами 40 кВ 2000 пФ(40 кВ 202M)
N4700

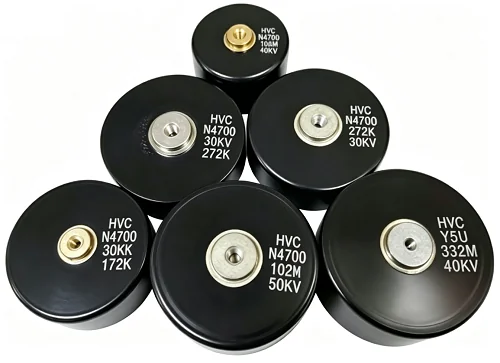

50 кВ 10000 пФ
HV керамический конденсатор с винтовыми выводами 50 кВ 10000 пФ(50 кВ 103M)
Y5V

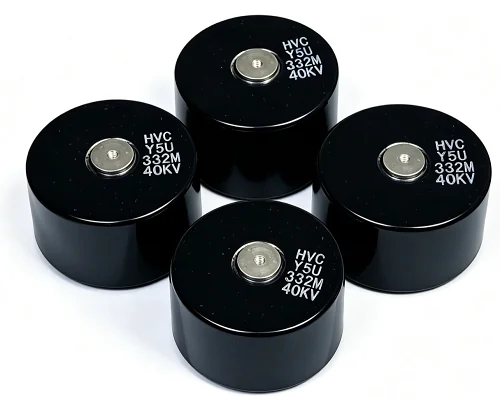

30 кВ 10000 пФ
HV керамический конденсатор с винтовыми выводами 30 кВ 10000 пФ(30 кВ 103M)
Y5V

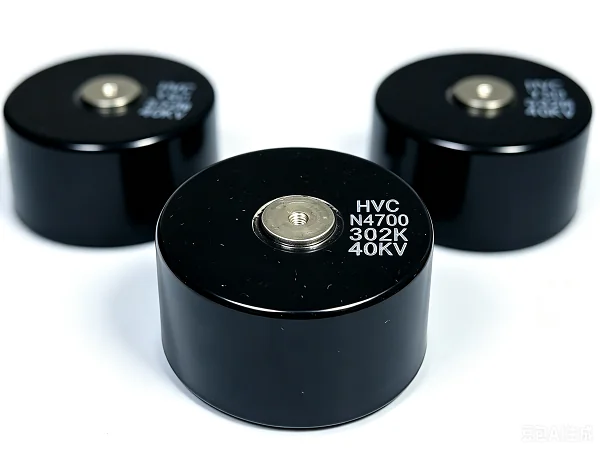

20 кВ 10000 пФ
HV керамический конденсатор с винтовыми выводами 20 кВ 10000 пФ(20 кВ 103M)
Y5U
50 кВ 5000 пФ
HV керамический конденсатор с винтовыми выводами 50 кВ 5000 пФ(50 кВ 502M)
N4700
50 кВ 3300 пФ
HV керамический конденсатор с винтовыми выводами 50 кВ 3300 пФ(50 кВ 332M)
N4700
30 кВ 2200 пФ
HV керамический конденсатор с винтовыми выводами 30 кВ 2200 пФ(30 кВ 222M)
N4700
15 кВ 2700 пФ
HV керамический конденсатор с винтовыми выводами 15 кВ 2700 пФ(15 кВ 272M)
Y5U
40 кВ 1300 пФ
HV керамический конденсатор с винтовыми выводами 40 кВ 1300 пФ(40 кВ 132K)
N4700
40 кВ 700 пФ
HV керамический конденсатор с винтовыми выводами 40 кВ 700 пФ(40 кВ 701K)
N4700
30 кВ 3300 пФ
HV керамический конденсатор с винтовыми выводами 30 кВ 3300 пФ(30 кВ 332M)
Y5U
40 кВ 440 пФ
HV керамический конденсатор с винтовыми выводами 40 кВ 440 пФ(40 кВ 441K)
N4700
40 кВ 140 пФ
HV керамический конденсатор с винтовыми выводами 40 кВ 140 пФ(40 кВ 141K)
N4700
30 кВ 2700 пФ
HV Керамические конденсаторы с винтовыми выводами 30 кВ 2700 пФ(30 кВ 272)
N4700
30 кВ 1700 пФ
HV керамический конденсатор с винтовыми выводами 30 кВ 1700 пФ(30 кВ 172K)
N4700
См. спецификацию

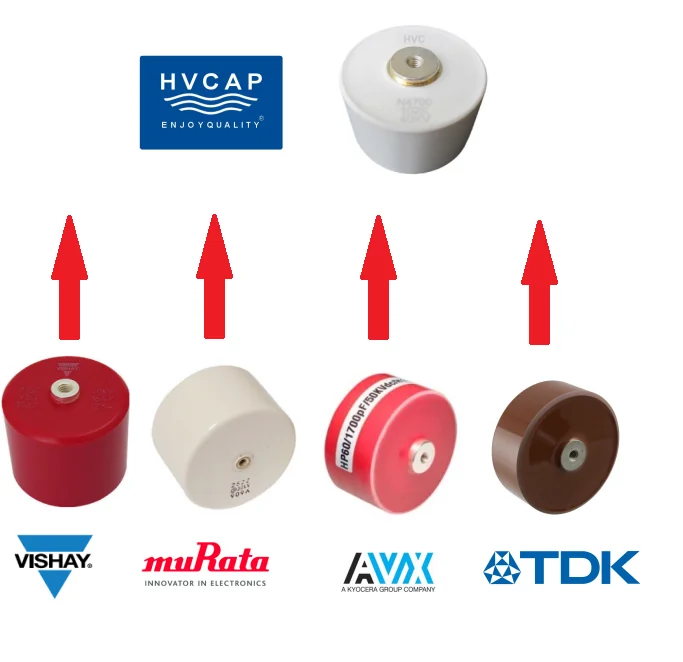

Замена конденсаторов Murata с винтовыми выводами
N4700
См. спецификацию
Прямая замена высоковольтных керамических конденсаторов Vishay, TDK, AVX, Murata, HVCA
N4700
См. спецификацию
Аналог высоковольтного конденсатора с винтовыми выводами (Vishay, TDK, AVX, Murata, HVCA).
N4700
См. спецификацию

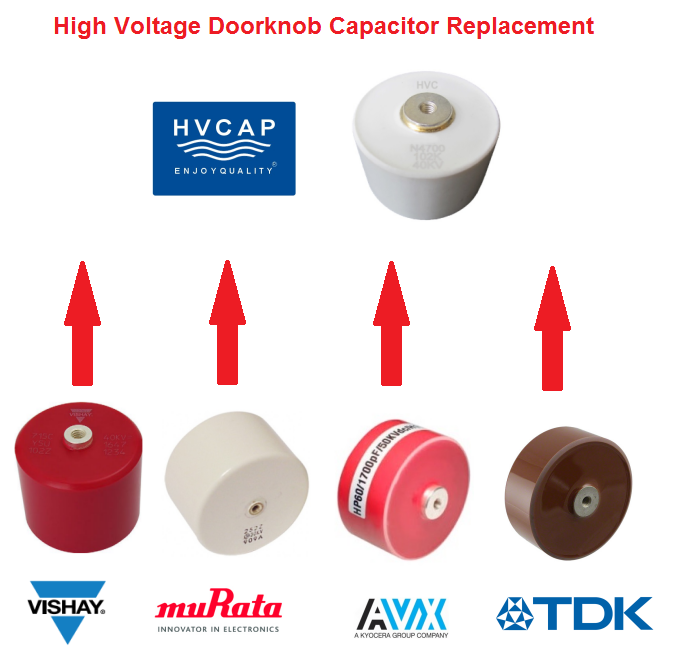

Замена высоковольтных керамических конденсаторов с винтовыми выводами Murata, TDK, Vishay, AVX, HVCA
N4700
См. спецификацию
Замена высоковольтных конденсаторов с винтовыми выводами брендов Vishay, TDK, AVX, MURATA, HVCA
N4700
Техническая смета / Ответ за 6 часов
НУЖЕН ИНДИВИДУАЛЬНЫЙ КОНДЕНСАТОР С ВИНТОВЫМ ВЫВОДОМ?
Запросите напряжение, емкость, допуск, резьбу клеммы или конкретное соответствие для артикулов Vishay / Murata / TDK / AVX. Бесплатные образцы доступны для квалифицированных проектов.
Запросить техническую сметуТехнические руководства и перекрёстная замена
ПОХОЖИЕ МАТЕРИАЛЫ.
2026-10-02
Конденсаторы с винтовыми выводами N4700 для согласования PFN модулятора ЛИНАК
PFN модулятора линейного ускорителя должен удерживать резонансную точку во всех режимах энергии 4–25 МэВ. Нагрев на 10 °C сдвигает её на 0,015 % у детали N4700 и на 7,5 % у X7R. Диэлектрик класса I с ±30 ppm/°C и допуском ±2 % удерживает вершину импульса в пределах 1 %, а мощность дозы — в пределах ±0,5 %.
Читать руководство →
2026-09-26
Высоковольтные керамические конденсаторы для замены Vishay 715C
Сроки поставки медицинских серий Vishay 715C и 660R выросли до 30–40 недель. В статье HVC N4700 сравнивается с обеими сериями по эффективному tg δ, ESL и частичным разрядам, а также приведена последовательность квалификации: сопоставление моделей, 100 % отбраковка по частичным разрядам при 5 пКл и шаг выводов 10 мм с точностью 0,1 мм.
Читать руководство →
2026-09-21
Замена снятых с производства высоковольтных выводных конденсаторов TDK для генераторов КТ
TDK снял с производства несколько серий высоковольтных выводных конденсаторов, а оставшиеся значения предлагаются со сроком более 52 недель и вчетверо дороже. Замену для генератора КТ определяют три проверки: частичные разряды при 1,5× номинального напряжения, потери контура на частоте коммутации и нагрев в масле.
Читать руководство →
2026-07-04
Высокоэнергетические конденсаторы с винтовыми выводами для систем питания лазерного оружия
Развитие оружия направленной энергии, в частности мощных лазерных систем, представляет собой важный рубеж современной оборонной и аэрокосмической техники.
Читать руководство →
