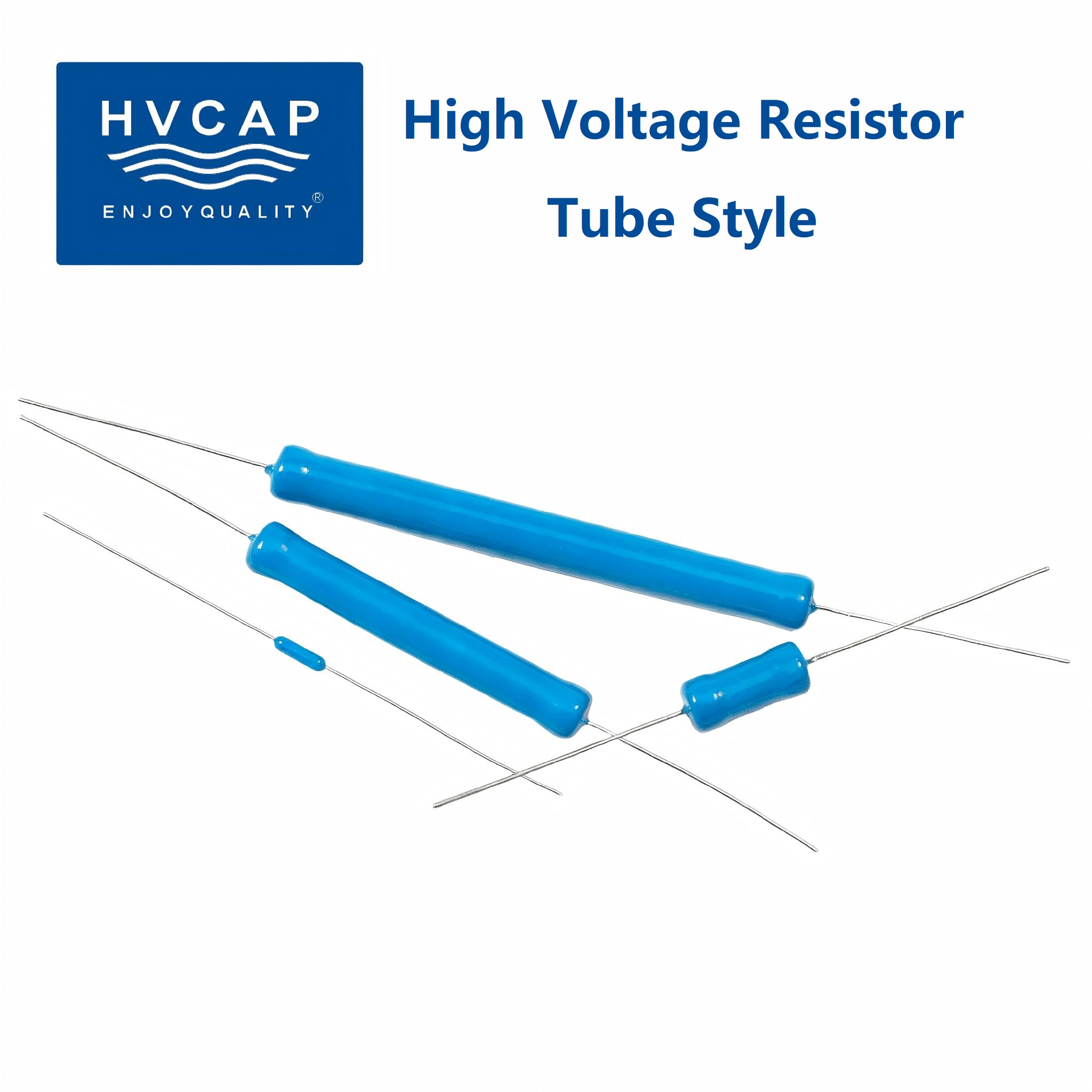

HVR-BSP/BOP: ВЫСОКОВОЛЬТНЫЕ ТОЛСТОПЛЁНОЧНЫЕ РЕЗИСТОРЫ ТРУБЧАТОГО ТИПА
Трубчатые толстоплёночные резисторы безиндуктивной конструкции. В серии HVR-BSP используется керамический корпус диаметром 7,0 мм, в серии HVR-BOP — 3,5 мм. Общего назначения, максимальная рабочая температура до 225 °C.

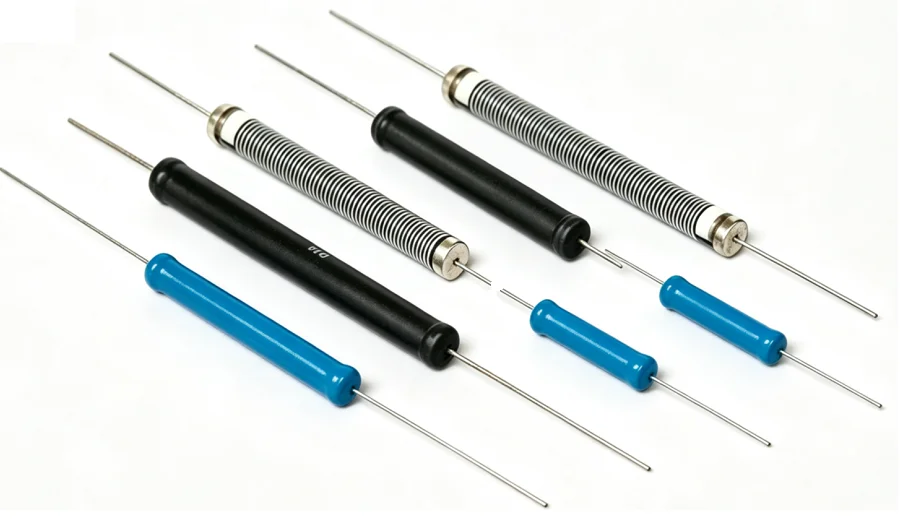

HVR-BSP/BOP: ВЫСОКОВОЛЬТНЫЕ ТОЛСТОПЛЁНОЧНЫЕ РЕЗИСТОРЫ ТРУБЧАТОГО ТИПА
Техописание серии HVR-BSP/BOP (PDF)
Издание 2026 года — электрические характеристики, габариты и информация для заказа.
Серия HVR-BSP
7,0 мм
Круглый керамический корпус, трубчатая безындукционная конструкция, до 60 кВ
Серия HVR-BOP
3,5 мм
Керамический корпус, компактная трубчатая безиндуктивная конструкция
ХАРАКТЕРИСТИКИ
- Трубчатый высоковольтный резистор (толстоплёночный, безиндуктивная конструкция)
- Общего назначения, максимальная рабочая температура до 225 °C
- Антиоксидная латунная проволока с лужеными выводами
- Эпоксидное покрытие, огнестойкое
Техническая спецификация
| Параметр | Спецификация |
|---|---|
| Диаметр корпуса | HVR-BSP: 7,0 мм / HVR-BOP: 3,5 мм |
| Диапазон сопротивления | 200 Ом – 1 ГОм (выше — по запросу) |
| Допуск | ±0.5% to ±10% |
| Температурный коэффициент | ±25 до ±80 ppm/°C (25°C ~ 105°C), другие требования обсуждаемы |
| Диапазон рабочих температур | -40°C to +155°C |
| Нагрузочная способность | 1 000 ч при номинальной мощности, ΔR ≤ ±0,15 %R |
| Перегрузка | 5× номинальной мощности, ≤1,5× максимального длительного рабочего напряжения, 5 с, ΔR ≤ ±0,2 % R |
| Влагостойкость | MIL-Std-202 Method 106, ΔR ≤ ±0.4%R |
| Тепловой удар | MIL-Std-202, метод 107, условие C, ΔR ≤ ±0,25 % R |
| Электрическая прочность изоляции | 1000 В DC |
| Сопротивление изоляции | ≥10 ГОм |
| Coating | Силиконовая смола |
| Материал выводов | Антиоксидная медная проволока с никелевым покрытием |
| Материал крышки | Антиоксидный медный колпачок с никелевым покрытием |

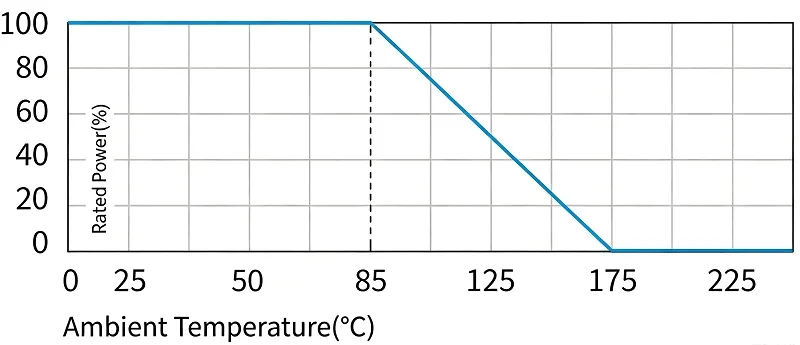

Кривая снижения мощности

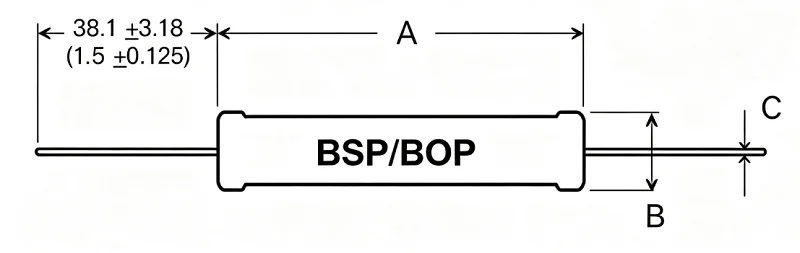

Размеры
Стандартный артикул
| Артикул | Мощность (Вт) | Макс. напряжение (кВ) | Длина A (мм) | Диаметр B (мм) | Диаметр вывода C (мм) |
|---|---|---|---|---|---|
| HVRBOP11 | 0.80 | 1.5 | 10.90 | 4.00 | 0.60 |
| HVRBOP13 | 1.00 | 1.5 | 13.30 | 4.00 | 0.60 |
| HVRBOP20 | 1.50 | 3 | 19.70 | 4.00 | 0.60 |
| HVRBOP26 | 1.95 | 4 | 26.20 | 4.00 | 0.60 |
| HVRBOP32 | 2.30 | 6 | 32.30 | 4.00 | 0.60 |
| HVRBOP39 | 3.00 | 6 | 39.40 | 4.00 | 0.60 |
| HVRBOP50 | 3.30 | 10 | 49.50 | 4.00 | 0.60 |
| HVRBSP20 | 2.30 | 5 | 20.20 | 8.00 | 1.00 |
| HVRBSP26 | 3.90 | 7.5 | 26.90 | 8.00 | 1.00 |
| HVRBSP32 | 4.20 | 8.5 | 33.00 | 8.00 | 1.00 |
| HVRBSP39 | 4.60 | 11 | 39.50 | 8.00 | 1.00 |
| HVRBSP45 | 5.00 | 14 | 45.00 | 8.00 | 1.00 |
| HVRBSP52 | 7.80 | 16 | 52.10 | 8.00 | 1.00 |
| HVRBSP78 | 11.70 | 24 | 77.70 | 8.00 | 1.00 |
| HVRBSP103 | 12.50 | 32 | 102.90 | 8.00 | 1.00 |
| HVRBSP124 | 15.50 | 40 | 123.70 | 8.00 | 1.00 |
| HVRBSP148 | 30.00 | 45 | 148.00 | 15.00 | — |
| HVRBSP153 | 19.40 | 48 | 153.70 | 8.00 | 1.00 |
| HVRBSP192 | 25.00 | 60 | 192.00 | 8.00 | 1.00 |
Типичные применения
Делители напряжения и разрядные резисторы
Рентгеновские источники питания и медицинская визуализация
Высоковольтное испытательное оборудование
Демпферные и гасящие цепи
Электрофильтры (ESP)
Импульсные системы и конденсаторные батареи
Источники питания лазеров (CO₂, твердотельные)
Схемы защиты типа crowbar
Приборы и измерения
Приводы двигателей и силовая электроникаПрямая замена для ведущих брендов
