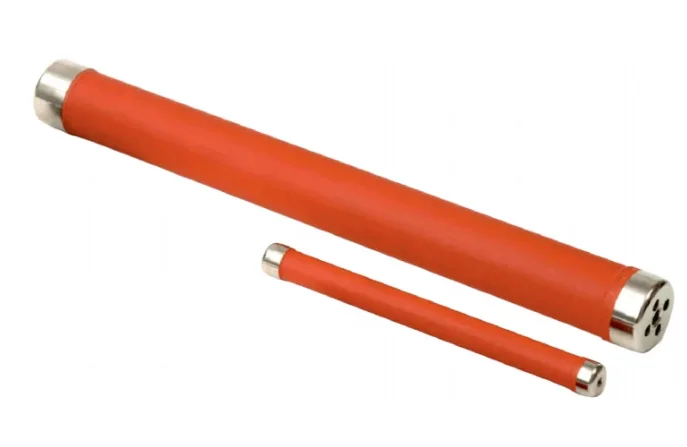

ВЫСОКОВОЛЬТНЫЙ МОЩНЫЙ ТОЛСТОПЛЁНОЧНЫЙ РЕЗИСТОР.

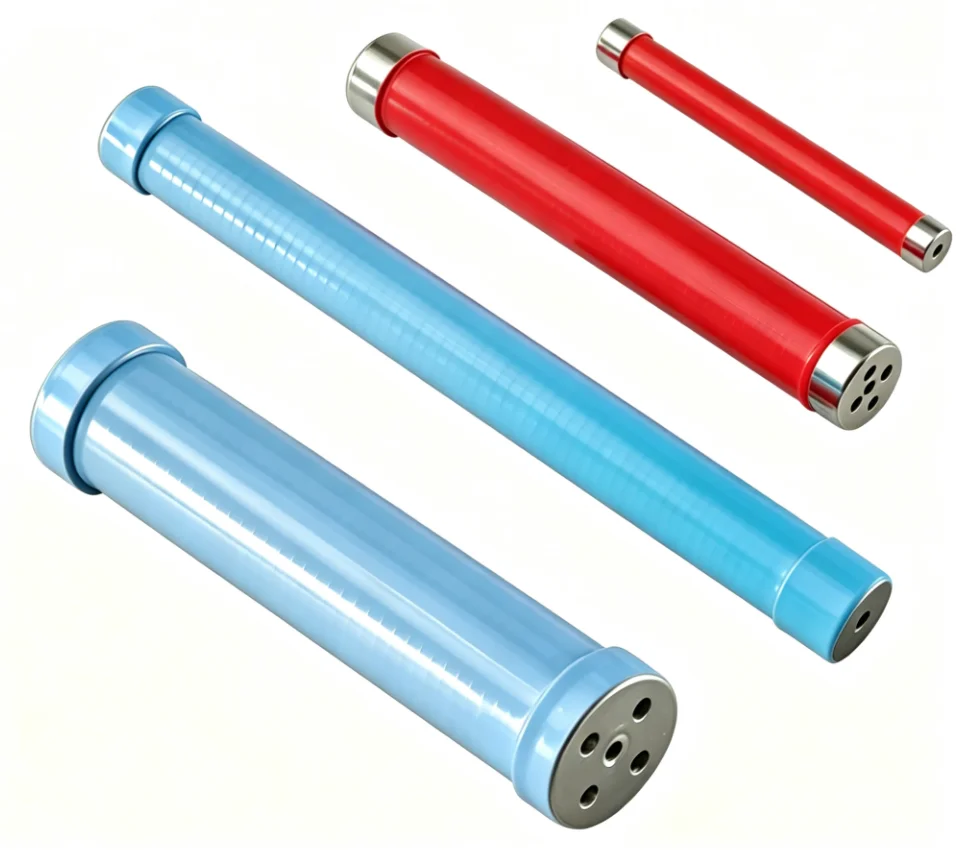

Замена EBG (MTX969), OHMITE (ARCOL AR3), Nicrom (MS500, P500), 3RLab (UT), Metallux (HVR 969). Серия HVR-PFS — мощные толстоплёночные резисторы безиндуктивной конструкции, диаметр стержня 14/16/21/31/45 мм, максимальная рабочая температура 175 °C.
HVR-PFS: ВЫСОКОВОЛЬТНЫЙ ТОЛСТОПЛЁНОЧНЫЙ РЕЗИСТОР МОЩНОГО ТИПА
Техописание серии HVR-PFS (PDF)
Электрические характеристики, габариты и информация для заказа.
Диаметр стержня
14 мм
HVRPFS81/110/156 · до 25 Вт, 80 кВ
Диаметр стержня
31 мм
HVRPFS158/160/208/210/308 · до 55 Вт, 100 кВ
Диаметр стержня
45 мм
HVRPFS310+ · до 110 Вт, 150 кВ
Техническая спецификация
| Параметр | Спецификация |
|---|---|
| Диапазон сопротивления | 200 Ом to 1GΩ |
| Допуск | ±0.1% / ±0.25% / ±0.5% / ±1% |
| Температурный коэффициент | ±25 до ±80 ppm/°C (25°C ~ 105°C), другие требования обсуждаемы |
| Нагрузочная способность | 1 000 ч при номинальной мощности, ΔR ≤ ±0,15 %R |
| Диапазон рабочих температур | -40°C to +175°C |
| Материал крышки | Антиоксидный медный колпачок с никелевым покрытием |
| Электрическая прочность изоляции | 1000 В DC (20–75 % отн. влажности) |
| Сопротивление изоляции | ≥10 ГОм |
| Влагостойкость | MIL-Std-202 Method 106, ΔR ≤ ±0.4%R |
| Тепловой удар | MIL-Std-202, метод 107, условие C, ΔR ≤ ±0,5 % R |
| Диаметр стержня | 14 / 16 / 21 / 31 / 45 мм |
| Type | Цилиндрические, монолитные или трубчатые, безиндуктивные |

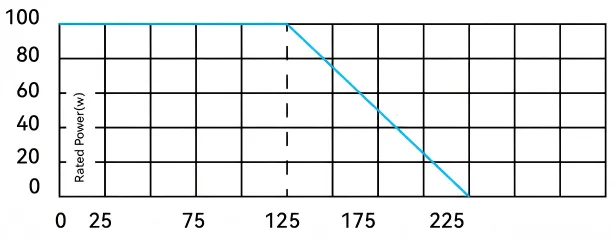

Кривая снижения мощности

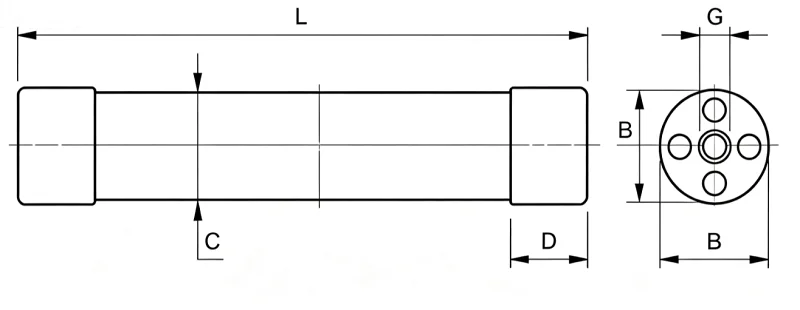

Размеры
Стандартный артикул
| Артикул | Мощность (Вт) | Макс. напряжение (кВ) | Длина L (мм) | Диаметр C (мм) | Metric G |
|---|---|---|---|---|---|
| PFS81/14 | 24 | 15.00 | 81.00 | 14.00 | M4 |
| PFS156/14 | 48 | 25.00 | 156.00 | 14.00 | M4 |
| PFS80/16 | 35 | 30.00 | 80.00 | 16.00 | M4 |
| PFS100/16 | 40 | 40.00 | 100.00 | 16.00 | M4 |
| PFS130/16 | 50 | 45.00 | 130.00 | 16.00 | M4 |
| PFS160/16 | 60 | 50.00 | 160.00 | 16.00 | M4 |
| PFS190/16 | 75 | 65.00 | 190.00 | 16.00 | M4 |
| PFS210/16 | 90 | 75.00 | 210.00 | 16.00 | M4 |
| PFS80/21 | 35 | 35.00 | 80.00 | 21.00 | M5 |
| PFS100/21 | 40 | 45.00 | 100.00 | 21.00 | M5 |
| PFS130/21 | 50 | 55.00 | 130.00 | 21.00 | M5 |
| PFS157/21 | 60 | 65.00 | 157.00 | 21.00 | M5 |
| PFS190/21 | 75 | 75.00 | 190.00 | 21.00 | M5 |
| PFS210/21 | 80 | 85.00 | 210.00 | 21.00 | M5 |
| PFS280/21 | 90 | 100.00 | 280.00 | 21.00 | M5 |
| PFS160/31 | 48 | 54.00 | 160.00 | 31.00 | M8 |
| PFS210/31 | 64 | 75.00 | 210.00 | 31.00 | M8 |
| PFS308/31 | 150 | 110.00 | 308.00 | 31.00 | M8 |
| PFS308/31 | 180 | 165.00 | 308.00 | 31.00 | M8 |
| PFS310/45 | 200 | 200.00 | 310.00 | 45.00 | M8 |
Типичные применения
Импульсные системы и конденсаторные батареи
Рентгеновские генераторы и медицинская визуализация
Схемы защиты типа crowbar
Электрофильтры (ESP)
Высоковольтные делители и разрядные резисторы
Источники питания лазеров (CO₂, твердотельные)
Высоковольтное испытательное оборудование
Приводы двигателей и силовая электроника
Приборы и измерения
Промышленные плазменные и напылительные установкиСерия HVR-PFS разработана как прямая замена для устоявшихся резисторов из толстой пленки высокой мощности, используемых в Европе и Северной Америке. Трубчатая серия MTX969 от EBG — от 969.11 (81 мм) до 969.105 (308 мм) — соответствует размерам один в один, включая центры крепления и резьбовые выводы M4/M8. Серия ARCOL ARC3 от Ohmite (ARC3-11 по ARC3-105) охватывает те же длины корпуса, поэтому существующие компоновки радиаторов и крепежная арматура переносятся без изменений. Для высоковольтных трубчатых семейств Nicrom — серий 500, MS500 и P500 — HVC предлагает механически идентичные стержни с теми же интерфейсами M4/M8. Стержневые резисторы UT35-UT150 от 3RLab и линия Metallux 969 завершают покрытие. Во всех случаях замена HVC сохраняет исходную длину, диаметр, резьбу выводов и монтажный контур, добавляя гибкость в выборе индивидуальных значений сопротивления и более быструю доступность.
Таблица соответствия: HVC PFS против моделей конкурентов
| Brand | Original P/N | HVC Alternative | L (мм) | B (mm) | øD (mm) | C (mm) | G |
|---|---|---|---|---|---|---|---|
| EBG | |||||||
| 969.11 | HVRPFS81 | 81 | 14.5 | 13.5 | 10 | M4 | |
| 969.23 | HVRPFS156 | 156 | 14.5 | 13.5 | 10 | M4 | |
| 969.54 | HVRPFS160 | 160 | 31.5 | 30.5 | 18 | M8 | |
| 969.71 | HVRPFS210 | 210 | 31.5 | 30.5 | 18 | M8 | |
| 969.105 | HVRPFS308 | 308 | 31.5 | 30.5 | 18 | M8 | |
| OHMITE | |||||||
| ARC3-11 | HVRPFS81 | 81 | 14.5 | 13.5 | 10 | M4 | |
| ARC3-23 | HVRPFS156 | 156 | 14.5 | 13.5 | 10 | M4 | |
| ARC3-54 | HVRPFS160 | 160 | 31.5 | 30.5 | 18 | M8 | |
| ARC3-71 | HVRPFS210 | 210 | 31.5 | 30.5 | 18 | M8 | |
| ARC3-105 | HVRPFS308 | 308 | 31.5 | 30.5 | 18 | M8 | |
| Nicrom | |||||||
| 500.10 | HVRPFS81 | 81 | 14 | 13.5 | 10 | M4 | |
| 500.20 | HVRPFS156 | 156 | 14 | 13.5 | 10 | M4 | |
| 500.50 | HVRPFS158 | 158 | 31.5 | 30.5 | 17 | M8 | |
| 500.70 | HVRPFS208 | 208 | 31.5 | 30.5 | 17 | M8 | |
| 500.100 | HVRPFS308 | 308 | 31.5 | 30.5 | 17 | M8 | |
| 3RLab | |||||||
| UT 35 | HVRPFS110 | 110 | 33 | 32 | 18 | M6 | |
| UT 50 | HVRPFS160 | 160 | 33 | 32 | 18 | M6 | |
| UT 70 | HVRPFS210 | 210 | 33 | 32 | 18 | M6 | |
| UT 100 | HVRPFS310 | 310 | 33 | 32 | 18 | M6 | |
| UT 150 | HVRPFS310 | 310 | 45 | 42 | 21 | M6 | |
| Metallux | |||||||
| 969.11 | HVRPFS81 | 81 | 14.5 | 13 | 10 | M4 | |
| 969.23 | HVRPFS156 | 156 | 14.5 | 13 | 10 | M4 | |
| 969.54 | HVRPFS160 | 160 | 31.1 | 30.5 | 18 | M8 | |
| 969.71 | HVRPFS209 | 209 | 31.1 | 30.5 | 18 | M8 | |
| 969.105 | HVRPFS309 | 309 | 31.1 | 30.5 | 18 | M8 | |
Прямая замена для ведущих брендов
OHMITE
Серии MOX / UM / TRHV — полный аналог.
VISHAY
Аналог серий FHV (планарные) / HTS / HPS.
EBG
23 таблицы перекрёстной замены для серий EBG RX-1M / SM / SSP.
NICROM
Эквивалент высоковольтного толстоплёночного резистора.
CADDOCK
Аналог серий TG / TF / MG / USG.
KOA
Замена 1:1 для RK92 / RK92D / RK92L (снятые с производства).
METALLUX
Готовое решение для замены высоковольтных толстоплёночных резисторов.
3RLAB
Полная прямая замена и таблицы перекрёстных ссылок.
TT WELWYN
Замена высоковольтного толстоплёночного резистора.
HYMEG
Замена высоковольтного толстоплёночного резистора.
