Высоковольтные конденсаторы для генераторов Маркса и формирования импульсов
Высоковольтная импульсная техника — одна из наиболее значимых областей современной электротехники, открывающая прогресс во множестве сфер, включая научные исследования.

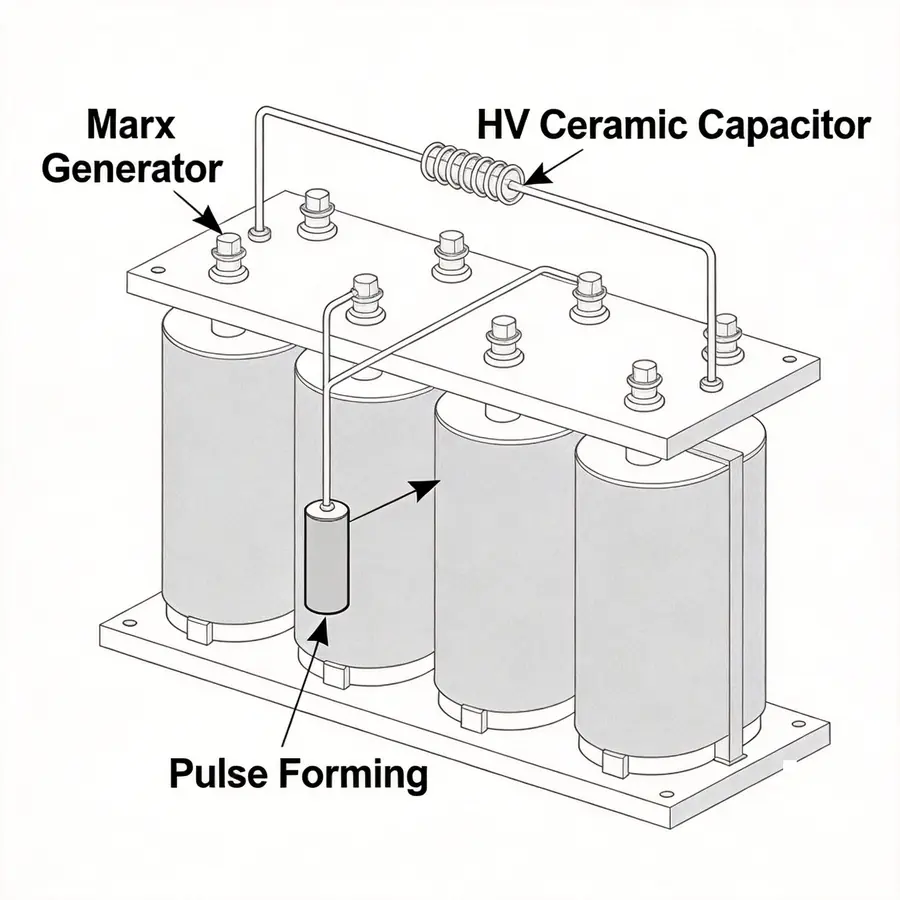

Высоковольтные конденсаторы для генераторов Маркса и формирования импульсов: как хранится мегавольтный импульс
Инженерный ответ
Генератор Маркса превращает умеренное постоянное напряжение заряда в очень высоковольтный импульс: конденсаторы каскадов заряжаются параллельно, а разряжаются последовательно через искровые промежутки. Конденсатор хранит энергию импульса, пропускает разрядный ток и выдерживает обратное напряжение затухающего разряда, поэтому его плотность энергии, ESR и импульсный ресурс определяют пиковое напряжение и срок службы генератора. HVC конденсаторы с винтовыми выводами HVCT8G применяются в каскадах Маркса от 20 кВ до 150 кВ на каскад, а ВЧ-конденсаторы HVCHF — в формирующих импульсы цепях, потому что оба типа дают низкую индуктивность и высокую плотность энергии, которых требует импульсный режим.
- Выбирайте по импульсному напряжению, энергии импульса и разрядному току, а не только по артикулу.
- Проверяйте конденсатор при реальном разрядном режиме, включая обратный выброс затухающего тока.
- Согласуйте ёмкость и крепление с геометрией каскада и индуктивностью контура.
Аннотация
Генераторы Маркса — стандартный способ получения мегавольтных импульсов, применяемых в импульсной энергетике, моделировании молний, физике плазмы и ряде медицинских и промышленных процессов. Схема проста: конденсаторы каскадов заряжаются параллельно, затем срабатывают искровые промежутки и каскады складываются последовательно. Но всю нагрузку импульса несут именно конденсаторы: накопленную энергию, разрядный ток в несколько килоампер и обратное напряжение, следующее за переходом тока через ноль. В статье разобрано, как рассчитываются каскады Маркса, почему ESR и индуктивность конденсатора определяют форму импульса, и как подбираются конденсаторы HVC, чтобы генератор давал номинальный импульс, а конденсаторы выдерживали десятки тысяч срабатываний.
1. Контекст применения: заряд параллельно, разряд последовательно
Генератор Маркса состоит из N каскадов, каждый с конденсатором, искровым промежутком и зарядным резистором. Конденсаторы заряжаются параллельно от источника постоянного тока до умеренного напряжения, обычно 20–100 кВ. Когда пробивается первый промежуток, перенапряжение появляется на следующем и запускает лавину: за микросекунды срабатывают все промежутки, конденсаторы соединяются последовательно, и нагрузка получает напряжение заряда, умноженное на N. На выходе — быстро нарастающий импульс, амплитуда которого равна сумме напряжений каскадов, а энергия — сумме энергий каскадов.
Пять каскадов, заряженных до 100 кВ, дают импульс 500 кВ. Десять каскадов по 40 нФ накапливают суммарно 800 Дж, которые высвобождаются в импульсе, длительность которого задаёт разрядная цепь — сопротивление нагрузки и индуктивность контура сборки.
2. Технические требования
2.1 Энергия импульса и пиковый ток. Каждый конденсатор должен быстро отдать накопленную энергию; разрядный ток определяется напряжением и контуром:
Для каскада 100 кВ с 40 нФ и контуром 300 нГн пиковый ток составляет около 36 кА. Внутренняя индуктивность конденсатора добавляется к контуру, поэтому короткий фронт импульса обеспечивает именно конструкция с низкой ESL.
2.2 Обратное напряжение затухающего разряда. Когда ток через искровой промежуток меняет направление, конденсаторы получают обратное напряжение, до которого их не заряжали:
При недодемпфированном разряде напряжение каскада проходит через ноль в обратную полярность. Конденсатор, рассчитанный на чистое постоянное напряжение, отказывает при повторяющейся обратной нагрузке; конденсатор для генератора Маркса должен выдерживать обратный выброс с запасом, заложенным в диэлектрик и конструкцию электродов.
2.3 Плотность энергии и объём. Размер и импеданс генератора следуют из плотности энергии каскада:
Конденсатор с винтовыми выводами вмещает больше энергии на единицу объёма, чем плёночная сборка при том же напряжении, что снижает индуктивность контура и физические размеры генератора. Компромисс — объём диэлектрика против ресурса: та же энергия в меньшем диэлектрике означает более напряжённое поле и более быстрый износ.
2.4 Ресурс по числу срабатываний и термическая усталость. Каждое срабатывание нагревает диэлектрик и электроды, а частота повторения задаёт средний нагрев:
Малопотерьный диэлектрик и массивные электроды удерживают нагрев за одно срабатывание небольшим, поэтому генератор, работающий на 1 Гц с энергией 100 Дж на импульс, отдаёт десятки тысяч срабатываний до деградации диэлектрика или паяных соединений.
Рис. 1 — Три каскада заряжаются параллельно от источника и при срабатывании промежутков разряжаются последовательно через нагрузку. Энергию накапливают и импульсный ток несут конденсаторы каскадов.
3. Проблемы инженеров (обратная связь из практики)
Проблема 1 — Конденсаторы отказывают от обратного напряжения через несколько тысяч срабатываний. «Сборка, рассчитанная на 100 кВ на каскад, теряла элементы из-за обратного выброса затухающего разряда; на стенде мы этого не видели». Недодемпфированный разряд переворачивал напряжение каскада дальше того, что выдерживала деталь, рассчитанная на постоянное напряжение. Отказы прекратились после выбора конденсатора с запасом на обратное напряжение.
Проблема 2 — Фронт импульса длиннее спецификации, потому что конденсатор добавляет индуктивность. «При ожидаемом фронте 100 нс мы измеряли 160 нс; лишнее было внутри конденсатора». Длинные выводы и геометрия внутренних электродов добавляли индуктивность в контур. Короткий путь и низкая ESL у конденсатор с винтовыми выводамиа вернули фронт к норме.
Проблема 3 — Сборка греется на целевой частоте повторения, и выход проседает. «На 5 Гц конденсаторы каскадов были горячими на ощупь, и энергия импульса падала». Потери в диэлектрике за одно срабатывание оказались выше расчётных. Малопотерьные ВЧ-конденсаторы в формирующей цепи срезали нагрев, и выход стабилизировался.
4. Параметры выбора
| Позиция | Рекомендуемая серия HVC | Диапазон напряжения | Ключевая характеристика |
|---|---|---|---|
| Каскад Маркса | Конденсаторы HVCT8G с винтовыми выводами | 20–150 кВ | Высокая плотность энергии, низкая ESL |
| Формирующая импульсы цепь | ВЧ HVCHF | 5–25 кВ | Низкий ESR при повторении импульсов |
| Заряд / разрядный резистор | Резистор HVR | 5–50 кВ | Импульсный номинал, стабильное значение |
| Выпрямитель | Диод HVD | 10–150 кВ | Быстрое восстановление, лавинный |
| Тип конденсатора | Плотность энергии | ESL | Стойкость к обратному напряжению | Типичное применение |
|---|---|---|---|---|
| Конденсаторы HVC с винтовыми выводами | Высокая | Низкая | Хорошая при правильной конструкции | Каскады Маркса 20–150 кВ |
| ВЧ HVCHF | Средняя | Очень низкая | Хорошая | Формирующие импульсы цепи |
| Плёночный с масляной пропиткой | Низкая–средняя | Средняя | Ограниченная | Импульсные системы прошлых лет |
| С водяным диэлектриком | Наивысшая | Низкая | Хорошая | Крупные исследовательские установки |
Рекомендации по выбору. Начните с энергии каскада и требуемого выходного напряжения: ёмкость каскада определяется целевой энергией и напряжением заряда. Затем проверьте бюджет индуктивности контура — ESL конденсатора должна оставить место для внешней сборки, иначе фронт «поедет». Проверьте стойкость выбранной конструкции к обратному напряжению при реальном затухании разряда и рассчитайте тепловой путь под частоту повторения, чтобы потери за одно срабатывание не накапливались.
5. Решение HVC
① Конденсаторы с винтовыми выводами, созданные для импульса. Серия HVCT8G сочетает высокую плотность энергии с низкой внутренней индуктивностью и массивными электродами, поэтому каскад накапливает энергию, отдаёт ток и выдерживает обратный выброс — три задачи, в которых для конденсатора Маркса компромиссов нет.
② ВЧ-конденсаторы для формирующей импульсы цепи. Серия HVCHF несёт нагрузку формирующей цепи с низким ESR на частоте повторения, поэтому цепь формирует импульс, не превращая его энергию в тепло между срабатываниями.
③ Полный комплект импульсной сборки. HVC подбирает к конденсаторам каскадов зарядные резисторы импульсного класса и диоды быстрого восстановления, все с характеристиками для импульсного режима, — чтобы генератор выходил на проектные параметры и ресурс без итераций на стенде.
6. Пример «до и после»
| Параметр | До (плёночная сборка) | После (конденсаторы HVC с винтовыми выводами) |
|---|---|---|
| Фронт импульса | 160 нс | 104 нс |
| Отказы от обратного напряжения | 1 на 3000 срабатываний | 0 на 20 000 срабатываний |
| Температура каскада на 5 Гц | 75 °C | 41 °C |
| Пиковый выход (проект 500 кВ) | 455 кВ (просадка) | 495 кВ (стабильно) |
Разбор примера. Исследовательский генератор импульсной мощности перебрал три своих каскада по 100 кВ на конденсаторы с винтовыми выводами HVC и формирующую цепь HVCHF. Фронт вернулся с 160 нс к 104 нс, когда внутренняя индуктивность ушла из контура; отказы от обратного напряжения, возникавшие каждые 3000 срабатываний, прекратились полностью, а температура каскада на частоте 5 Гц упала с 75 °C до 41 °C благодаря меньшим потерям за срабатывание. Выход, просевший до 455 кВ, держался на 495 кВ в течение кампании из 20 000 срабатываний.
7. Вопросы проектирования
- Рассчитывайте ёмкость каскада от целевой энергии и напряжения заряда, затем подтверждайте номинал напряжения с запасом на обратный выброс.
- Учитывайте индуктивность контура явно: ESL конденсатора входит в контур.
- Проверяйте стойкость конструкции к обратному напряжению при реальном затухании разряда.
- Считайте потери за одно срабатывание и рассчитывайте тепловой путь под частоту повторения.
- Держите геометрию сборки компактной и симметричной, чтобы минимизировать паразитную индуктивность.
- Проведите ресурсный тест по числу срабатываний на целевой частоте до запуска в производство.
8. Источники
- E. Marx, «Versuche über die Prüfung von Isolatoren mit Spannungsstößen» (Опыты по испытанию изоляторов импульсами напряжения), Elektrotechnische Zeitschrift, т. 45, с. 652–654, 1924. (на немецком)
- H. Bluhm, Pulsed Power Systems: Principles and Applications. Берлин, Германия: Springer, 2006.
- G. A. Mesyats, Импульсная мощность. Нью-Йорк, США: Kluwer Academic, 2005.
- IEC 60060-1:2010, Техника высоковольтных испытаний — часть 1: общие определения и требования к испытаниям. Женева, Швейцария: IEC.
- Vishay Intertechnology, Высоковольтные импульсные конденсаторы — примечание по применению. Малверн, Пенсильвания, США: Vishay.
- 邱毓昌等编著，《高电压工程》(High Voltage Engineering), 第2版. 西安: 西安交通大学出版社, 2006. (in Chinese)
