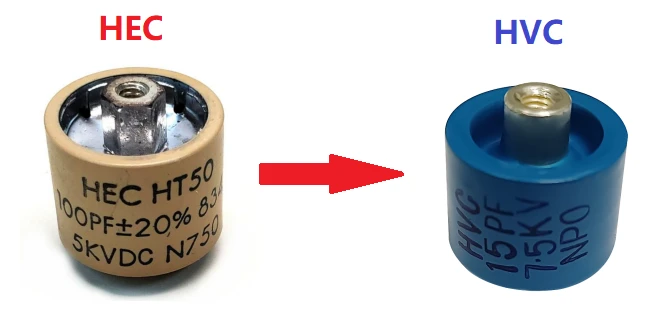

Высокоэнергетический ВЧ-конденсатор большой мощности — аналог HEC HT50, HT57 и Vishay

Опубликовано: Технологический центр HVC Capacitor Дата публикации: октябрь 2021 Идентификатор документа: WP-RF-2021-10

1. Скрытый кризис в цепочках поставок ВЧ-конденсаторов большой мощности

В полупроводниковом плазменном травлении, осаждении CVD и оборонных радиолокационных системах ВЧ-конденсаторы большой мощности , работающие на 13,56 и 27,12 МГц, — критически важные компоненты. Когда они отказывают или, что хуже, становятся недоступны, целые производственные линии и оборонные системы останавливаются.

За последние 24 месяца сроки поставки серии Vishay Cera-Mite TOS и серии High Energy Corp (HEC) HT50/HT57/HT58/HT59 бочоночных ВЧ-конденсаторов растянулись с 12 недель до более 40 недель. Экспортные ограничения ITAR дополнительно сузили поставки для покупателей вне США. Результат: у производителей оборудования задержки производства, завышенные цены брокеров и риск зависимости от единственного источника.

Серия HVCHF от HVC Capacitor создана именно для закрытия этого пробела — прямая пиносовместимая замена, соответствующая или превосходящая электрические и механические характеристики оригиналов Vishay TOS и HEC, со сроком поставки 8–12 недель и без ограничений ITAR.

2. Почему ВЧ-конденсаторы отказывают при работе на большой мощности

ВЧ-конденсаторы большой мощности работают в экстремальных условиях, на которые обычные высоковольтные конденсаторы не рассчитаны. Три самых частых механизма отказа в полупроводниковых и оборонных ВЧ-системах:

2.1 Самонагрев диэлектрика и тепловой разгон

На 13,56 МГц диэлектрические потери усиливаются частотой. Конденсатор с тангенсом угла потерь 0,002 на 1 кГц может давать 0,01 и выше на 13,56 МГц. Этот рост DF напрямую превращается во внутреннее тепловыделение через потери I²R. В герметичном корпусе согласующей ВЧ-цепи при температуре окружающей среды 50–60 °C внутренняя температура конденсатора может подняться до 120–150 °C, что вызывает:

• дрейф ёмкости за пределы диапазона настройки согласующей цепи
• ускоренное старение диэлектрика и снижение MTBF
• в крайних случаях — катастрофическое растрескивание от термических нагрузок

Преимущество HVC HVCHF: ВЧ-диэлектрики класса I N750 и NP0 от HVC удерживают DF ниже 0,001 на 13,56 МГц, снижая самонагрев в 5–10 раз по сравнению со стандартными диэлектриками класса II.

2.2 Возникновение частичных разрядов в высоковольтных ВЧ-полях

ВЧ-конденсаторы в плазменных системах постоянно работают при пиковых ВЧ-напряжениях свыше 5–15 кВ. В таких условиях внутренние пустоты или плохо соединённые границы электродов могут инициировать частичные разряды. Начавшись, ЧР разрушает диэлектрик цикл за циклом, приводя к древовидным пробоям и в итоге к короткому замыканию — обычно в пределах 1000–5000 часов работы.

Преимущество HVC HVCHF: Вакуумная дегазация эпоксидной герметизации и оптимизированная геометрия электродов обеспечивают работу без частичных разрядов при 1,5× от номинального напряжения, продлевая ресурс до 50 000+ часов в эксплуатации.

2.3 Механическая усталость от термоциклирования

Системы травления и осаждения в полупроводниковом производстве переходят между рабочим и холостым состоянием по нескольку раз в день. Каждый цикл нагревает и охлаждает ВЧ-конденсатор. За тысячи циклов рассогласование КТР керамического корпуса, электрода и терминала вызывает микротрещины в паяных соединениях или на границах электродов. Эти трещины повышают ESR, что ускоряет нагрев — положительная обратная связь, заканчивающаяся отказом.

3. Выбор диэлектрика: почему у N750, NP0 и N4700 своё место

Частая причина путаницы при выборе ВЧ-конденсатора — соотношение между N750, NP0/C0G, и N4700 диэлектриками. У каждого своё назначение:

Диэлектрик	ТКЕ (ppm/°C)	DF при 1 МГц	Лучше всего для
NP0/C0G	±30	< 0,001	Схемы частотного эталона, маломощная ВЧ-техника, прецизионная синхронизация
N750 (UJ)	-750 ±120	< 0,001	Согласующие ВЧ-цепи, передача мощности на 13,56/27,12 МГц, температурная компенсация
N4700 (DL)	+4700 ±500	< 0,002	Высоковольтные импульсы, звенo DC, рентгеновские умножители (не ВЧ)

Для ВЧ-применений большой мощности на 13,56 МГц N750 — оптимальный выбор благодаря отрицательному температурному коэффициенту (-750 ppm/°C), который компенсирует положительный ТКЕ катушки в согласующей цепи и удерживает частотную привязку при изменениях температуры. NP0/C0G применяется в маломощных каскадах, где критичен нулевой дрейф.

4. Серия HVC HVCHF: прямая замена Vishay TOS и HEC

ВЧ-конденсаторы большой мощности серии HVCHF от HVC разработаны как механическая и электрическая прямая замена серий Vishay TOS и HEC HT50/HT57/HT58/HT59. Основные характеристики:

• Диапазон частот: от DC до 40 МГц, оптимизировано под 13,56 и 27,12 МГц
• Диапазон напряжения: от 5 до 25 кВ DC (типичная ВЧ-работа 7,5–15 кВ)
• Диапазон ёмкости: от 10 до 2500 пФ
• Варианты диэлектрика: NP0/C0G, N750 (UJ), N4700 (DL), Y5U (E)
• Тип терминала: бочоночный/корпус с винтовыми выводами, стандартная резьба или паяный терминал
• Срок поставки: 8–12 недель для стандартных значений, 16–20 недель для нестандартных спецификаций
• Соответствие: RoHS, REACH, вне ITAR

5. Пример: оборонная РЛС сократила срок поставки с 42 до 10 недель

Подрядчик оборонной отрасли на Ближнем Востоке, обслуживающий наземные радиолокационные системы, столкнулся с критической нехваткой поставок: основной поставщик конденсаторов Vishay TOS назвал срок 42 недели для серии BS030033BJ (15 кВ, диапазон 100–500 пФ). Запасы иссякли, а срок системной квалификации приближался, поэтому подрядчик рассмотрел серию HVC HVCHF-B как альтернативу.

Процесс оценки:

• Недели 1–2: HVC предоставила 12 бесплатных образцов, покрывающих весь диапазон ёмкости (от 10 до 500 пФ, диэлектрики NP0 и N750)
• Недели 3–4: подрядчик провёл полную электрическую характеризацию — ёмкость, DF, сопротивление изоляции при 25 °C и 85 °C
• Недели 5–6: ускоренный ресурсный тест 500 часов при 1,2× от номинального напряжения и 85 °C
• Недели 7–8: системный интеграционный тест в модуле радиопередатчика

Результаты:

Параметр	Vishay TOS	HVC HVCHF-B	Результат
Срок поставки	42 недели	10 недель	сокращение на 76 %
Тип диэлектрика	N750 / N4700	N750 / N4700	Совпадает
DF при 13,56 МГц	< 0,0015	< 0,001	потери ниже на 33 %
Ограничения ITAR	Ограничено	Отсутствуют	Свободные поставки
Цена (500 шт.)	$18,50/шт.	$11,20/шт.	экономия 39 %

Подрядчик квалифицировал HVC как сертифицированного второго поставщика по всем потребностям в ВЧ-конденсаторах, эквивалентных TOS, для своих радиолокационных систем.

6. Полный подбор аналогов: HEC и Vishay к серии HVC HVCHF

Серия HEC 7,5 кВ (HT50 / HT58) — Ø20 мм

Серия HEC 15 кВ (HT57 / HH57) — Ø30 мм

Серия HEC 25 кВ (HT59) — Ø58 мм

Серия Vishay 7,5 кВ (7FAA / 7FAU / 5FAE) — Ø20 мм

Серия Vishay TOS 030033 15 кВ — Ø30 мм

Серия Vishay TOS 020016 7,5 кВ — Ø21 мм
