Высокочастотный ВЧ-конденсатор большой мощности — замена керамических ВЧ-конденсаторов Vishay Draloric

Высокочастотный керамический ВЧ-конденсатор большой мощности — аналог Vishay Draloric и HEC

МАТЕРИАЛ

Конденсаторные элементы изготовлены из керамического диэлектрика класса 1 с электродами из благородных металлов. Гибкие соединительные выводы из меди и латуни с серебрением допускают последовательное и параллельное соединение.

ПОКРЫТИЕ

Электроды из благородных металлов и выводы покрыты защитным лаком. Профилированный изоляционный борт дополнительно глазурован.

ОСОБЕННОСТИ

• Низкие потери
• Высокая надёжность
• Высокие номиналы напряжения

ПРИМЕНЕНИЕ

Эти высокотехнологичные изделия предназначены для высокочастотного индукционного нагрева и сварочного оборудования, где требуются высокие номиналы напряжения.

ДИАПАЗОН ЁМКОСТИ

от 50 до 6000 пФ

ДОПУСК ПО ЁМКОСТИ

± 10%, ± 20%

КЕРАМИЧЕСКИЙ ДИЭЛЕКТРИК

N750: (-750 ppm/°C)

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

от 3,3 до 30 кВ пик. (= пиковое ВЧ-напряжение + напряжение DC)

ИСПЫТАНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ

U_R <= 15 кВ: 200 % от U_R
U_R > 15 кВ: 150 % от U_R

ТАНГЕНС УГЛА ПОТЕРЬ

не более 0,006 %

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ

не менее 10 000 МОм (при 25 °C)

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

от -40 °C до +85 °C

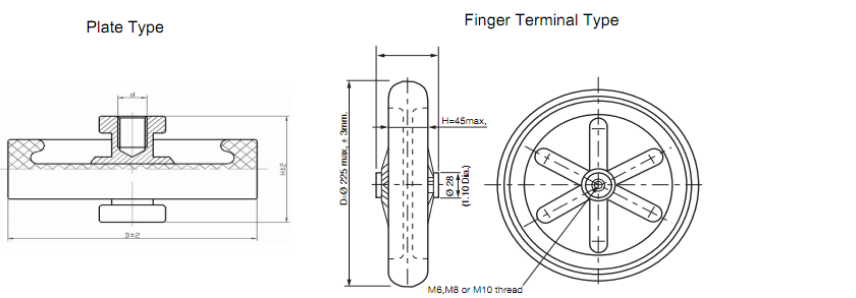

Габаритные размеры ВЧ-конденсаторов большой мощности

Таблица характеристик ВЧ-конденсаторов большой мощности

ВЧ-конденсаторы большой мощности пластинчатого типа

ВЧ-конденсаторы большой мощности с пальчиковыми выводами

Примечание: HFPD — 3 пальчиковых вывода, HFPE — 6, HFPEF — 8.

Скачать техническое описание: Высокочастотный ВЧ-конденсатор большой мощности

ВЧ-конденсаторы большой мощности: техническая справка, рынок и конкурентные преимущества HVC

1. Обзор продукта и ключевые свойства

ВЧ-конденсаторы большой мощности — это высоковольтные компоненты ВЧ-тракта с давней историей, воплощающие принципы традиционного ремесла. Они рассчитаны на высокое напряжение, высокую частоту и большой ток и незаменимы там, где от электрических характеристик и стабильности отступать нельзя.

На мировом рынке самые известные бренды таких конденсаторов — Vishay-Draloric и Конденсатор высокой энергии (HEC)— обе американские компании, известные лидирующим качеством. Richardson Electronics — самый авторитетный в мире складской дистрибьютор, специализирующийся на ВЧ-конденсаторах, ключевое звено поставок для заказчиков по всему миру.

2. История китайских ВЧ-конденсаторов большой мощности

История производства ВЧ-конденсаторов большой мощности насчитывает 50 лет; в старых запасах встречаются даже изделия бывшего СССР. Ключевой момент — пятьдесят лет назад, когда ГДР помогла Китаю создать первые линии производства ВЧ-конденсаторов. За последующие 40 лет технического совершенствования и развития производства китайские ВЧ-конденсаторы большой мощности получили мировое признание благодаря низким диэлектрическим потерям, высокой надёжности и отличной стойкости к высокому напряжению.

3. HVC Capacitor: позиция на рынке и конкурентные преимущества

Более 8 лет HVC Capacitor поддерживает самый широкий в отрасли склад китайских ВЧ-конденсаторов большой мощности военного класса, позиционируя себя как оптимальную замену продукции Vishay, HEC и Morgan.

3.1 Решение проблем рынка

В таких регионах, как Индия, Индонезия, Таиланд и страны Европы, где основное применение — оборудование ВЧ-индукционного нагрева, конечные пользователи часто сталкиваются с проблемами при выходе конденсаторов Vishay из строя (например, из-за выгорания). К таким проблемам относятся:

• сложность быстрого получения замены со склада;
• недостаточная техническая поддержка и нестабильные поставки через дистрибьюторов Vishay или каналы B2C (например, eBay/Amazon);
• запретительная стоимость и ограниченная доступность ВЧ-конденсаторов Vishay.

HVC решает все эти вопросы своими конкурентными предложениями:

• Охват склада: склад охватывает от 7 до 30 кВ, номинальная мощность до 160 кВА, максимальный диаметр 225 мм — это закрывает большинство задач по высокочастотным конденсаторам;
• Индивидуальные решения: инженеры помогают подобрать замену для труднодоступных моделей;
• Быстрое исполнение: типовой срок 3 дня обеспечивает быстрое проведение сделки.

3.2 Характеристики продукции и техническая эквивалентность

ВЧ-конденсаторы большой мощности Vishay выпускаются преимущественно в двух исполнениях, и оба HVC воспроизводит с эквивалентными характеристиками:

• Пластинчатый тип: круглая пластинчатая форма без "пальчиковых" структур;
• Лапчатый (или пальчиковый) тип: оснащён 3, 4 или 6 "пальцами", оптимизирован под большую номинальную мощность и улучшенный теплоотвод.

Что касается диэлектрических материалов — критичных для характеристик, — Vishay использует керамические диэлектрики класса 1 (например, R7, R16, R42, R85/R230), причём самый типичный вариант — R85 (эквивалент N750). HVC следует этому стандарту, применяя преимущественно керамический диэлектрик R85 (N750) и достигая низкого тангенса угла потерь. Эта малопотерьная характеристика позволяет конденсаторам HVC работать на частотах до 1 МГц без чрезмерного нагрева — на уровне технических показателей Vishay.

4. Основные серии и совместимость замен

4.1 Основные серии ВЧ-конденсаторов Vishay

Самые распространённые серии ВЧ-конденсаторов большой мощности Vishay — P70, P100, P140, P200, FPE 200 и FPE 210. На европейском и американском рынках чаще всего указывают модели:

• PE200: 30 кВ 1000 пФ, 30 кВ 1500 пФ;
• варианты на 14 кВ: 200 пФ (20 кВА), 500 пФ (20 кВА);
• PE100: 14 кВ 800 пФ, 14 кВ 1000 пФ.

4.2 Основные серии ВЧ-конденсаторов HEC

HEC (High Energy Corp) известна своими ВЧ-конденсаторами серии HT: HT50, HT53, HT54, HT55, HT57, HT58 и HT59 — все на керамических диэлектриках N750 или N3300. HVC предлагает полные аналоги для всей серии HEC HT, подкреплённые значительным складским запасом.

5. Подбор аналогов для ВЧ-конденсаторов Vishay Draloric

6. Подбор аналогов для ВЧ-конденсаторов HEC High Energy
