Продукт / высоковольтный керамический дисковый конденсатор
Высоковольтный дисковый конденсатор 10 кВ 470 пФ Y5P (10 кВ 471K)
HVC-10KV-D09-F10-471K — 10 кВ 470 пФ Y5P. Класс 2, экономичный высоковольтный диэлектрик, прочность 150 %. Прямая замена Murata. Запрос цены — 2–4 недели.
Обзор продукта
ВЫСОКОВОЛЬТНЫЙ КЕРАМИЧЕСКИЙ ДИСКОВЫЙ КОНДЕНСАТОР.
Тип продукта
Керамический диск
Монтаж
Радиальные выводы
Диэлектрик
Y5P
Серия
Высоковольтный керамический диск
Габаритные размеры
РАЗМЕРЫ И МОНТАЖ.
HVC-10KV-D09-F10-471K
Диаметр D
9 мм
Толщина T
5 мм
Шаг выводов F
10 мм
Диаметр вывода d
0,6 мм
Керамический диск с радиальными выводами, HVC-10KV-D09-F10-471K. Диаметр корпуса 9 мм, толщина 5 мм, шаг выводов 10 мм, диаметр вывода 0,6 мм. Проверьте зазоры до разводки платы.
Номинальное напряжение
10 кВ
Ёмкость
470 пФ
Допуск
K — ±10 %
Диэлектрик
Y5P
Тангенс угла потерь
≤ 2.5%
Сопротивление изоляции
≥ 200 000 МОм
Рабочая температура
от -25 °C до +85 °C
Монтаж
Радиальные выводы, монтаж в отверстия
Изделие 10 кВ 470 пФ на Y5P занимает практичную середину: жёсткий допуск ±10 % по температуре для материала класса 2, DF ≤ 2,5 % и достаточная плотность ёмкости для компактной разводки платы. Для фильтрации и развязки при 10 кВ это надёжная и экономичная рабочая лошадка.
С номиналом 10 кВ DC этот диск 470 пФ класса 2 Y5P — практичный выбор для умножителей Кокрофта-Уолтона, высоковольтных источников питания и испытательного оборудования, работающего на частоте сети. Он даёт экономичную плотность ёмкости при изоляции 10 кВ; для высокочастотных или импульсных схем рентгеновского типа вместо него рекомендуется диэлектрик класса 1 (N4700).
На инженерном стенде при 10 кВ важно, выдержит ли деталь повторяющиеся выбросы без дрейфа. Этот диск испытан на электрическую прочность 150 %, держит сопротивление изоляции ≥ 200 000 МОм, а корпус Y5P обожжён для стабильного поведения при смещении DC — фактическое изменение ёмкости от приложенного напряжения смотрите на характеристических кривых выше. Перед утверждением спецификации проверьте запас по току пульсаций.
Проверенная альтернатива. Высоковольтная керамика HVC разработана как прямая замена серий с радиальными выводами Vishay (США) и Murata (Япония) — и применяется компаниями из списка Fortune 500 и публичными компаниями в медицинской визуализации, промышленной энергетике и полупроводниковом оборудовании.
О диэлектрике Y5P
Y5P — диэлектрик класса 2 (±10 % в диапазоне от -30 до +85 °C, DF ≤ 2,5 %) с самым жёстким допуском по температуре в семействе Y5; подходит для универсальной высоковольтной фильтрации и развязки.
Высоковольтное применение (10–30 кВ)
С номиналом 10 кВ DC и электрической прочностью 150 % этот диск класса 2 Y5P разработан для умножителей Кокрофта-Уолтона, электростатических фильтров, коррекции коэффициента мощности и высоковольтного испытательного оборудования — там, где состав Y5P даёт экономичную плотность ёмкости при изоляции 10 кВ.
Типичные применения при 10–15 кВ
ГДЕ ПРИМЕНЯЕТСЯ ЭТОТ КЛАСС НАПРЯЖЕНИЯ.
Питание CO₂-лазеров
Конденсаторы 30–50 кВ с винтовыми выводами и дисковые, с низким ВЧ-нагревом, для герметичных трубок CO₂-лазеров.
Читать техническую статью →
Импульсные источники для неразрушающего контроля
dv/dt ≥ 1000 В/мкс и большой импульсный ток для неразрушающего контроля и импульсных рентгеновских источников.
Читать техническую статью →
Электрохирургия
Устойчивые к импульсам высоковольтные конденсаторы для резонансных выходных цепей электрохирургических аппаратов.
Читать техническую статью →
Питание УФ-отверждения
Конденсаторы высокочастотных инверторов с низкими потерями для драйверов УФ-светодиодов и ртутных ламп.
Читать техническую статью →
Электростатическое распыление
Стабильный высоковольтный выход DC с устойчивостью к загрязнениям для систем порошковой окраски и покраски.
Читать техническую статью →
Индукционный нагрев
Высокочастотные резонансные конденсаторы на большие токи с вариантами водяного охлаждения для индукционных печей.
Читать техническую статью →Подбор аналогов / прямая замена
ПРЯМОЙ АНАЛОГ ВЕДУЩИХ БРЕНДОВ.
| Параметр | HVC Capacitor | Murata (DHRB34A471M2BB) |
|---|---|---|
| Характеристики | 10 кВ · 470 пФ | 10 кВ · 470 пФ |
| Диэлектрик | Y5P | B · Y5P (B3) |
| Артикул HVC | HVC-10KV-DL12-F9.5-471M | снят с производства |
Подбор основан на эквивалентных номиналах напряжения, ёмкости и диэлектрика. Перед внедрением всегда проверяйте габариты, посадку и функцию относительно исходной детали. Серии Murata DHR/DHS сняты с производства — HVC предлагает прямую замену.
Полные таблицы замен
Каждый охваченный артикул перечислен по моделям — смотрите полную таблицу замен Murata и полную таблицу замен Vishay; в каждой строке указаны номинальное напряжение, ёмкость и диэлектрик.
Полный список аналогов класса 10 кВ
ПОЛНАЯ ТАБЛИЦА АНАЛОГОВ КЛАССА 10 кВ — MURATA + VISHAY.
HVC предлагает полный ряд замен класса 10 кВ, охватывающий все стандартные ёмкости ниже. Ваша позиция (470 пФ) выделена. Это полный список аналогов класса 10 кВ для серий Murata DHR/DE и Vishay HVCC — смотрите полную программу замен Murata и таблицу подбора аналогов Vishay — весь ассортимент от 2 до 50 кВ.
| Характеристики | Артикул HVC | Аналог Murata (DHR/DE) | Аналог Vishay (HVCC) |
|---|---|---|---|
| 10 кВ · 100 пФ | HVC-10KV-DL07-F9.5-101M | DHRB34A101M2BB (Y5P)、DHR4E4A101K2BB (N4700) | HVCC103Y6P101 (Y6P) |
| 10 кВ · 150 пФ | HVC-10KV-DL08-F9.5-151M | DHRB34A151M2BB (Y5P)、DHR4E4A151K2BB (N4700) | HVCC103Y6P151 (Y6P) |
| 10 кВ · 220 пФ | HVC-10KV-DL08-F9.5-221M* | DHRB34A221M2BB (Y5P)、DHR4E4A221K2BB (N4700) | HVCC103Y6P221 (Y6P) |
| 10 кВ · 330 пФ | HVC-10KV-DL08-F9.5-331K | DHR4E4A331K2BB (N4700)、DHRB34A331M2BB (Y5P) | HVCC103Y6P331 (Y6P) |
| 10 кВ · 470 пФ ◄ | HVC-10KV-DL12-F9.5-471M | DHRB34A471M2BB (Y5P)、DHR4E4A471K2BB (N4700) | HVCC103Y6P471 (Y6P) |
| 10 кВ · 680 пФ | HVC-10KV-DL15-F9.5-681M | DHRB34A681M2BB (Y5P)、DHR4E4A681K2BB (N4700) | HVCC103Y6P681 (Y6P) |
| 10 кВ · 1000 пФ | HVC-10KV-DL15-F9.5-102K* | DHRB34A102M2BB (Y5P)、DHR4E4A102K2BB (N4700) | HVCC103Y6P102 (Y6P) |
Серии Murata DHR/DE сняты с производства (с 2018 года). HVC предлагает прямую замену для всего класса 10 кВ. HVC N4700 заменяет Murata ZM/B и Vishay Y6P/T3M с эквивалентным или лучшим тангенсом угла потерь.
Типичные характеристики / Y5P
ХАРАКТЕРИСТИЧЕСКИЕ КРИВЫЕ.
Температурные характеристики
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Характеристики при смещении DC
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Импеданс |Z| в зависимости от частоты
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Характеристики старения
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Популярные позиции / связанные продукты
СВЯЗАННЫЕ ПРОДУКТЫ НА ТО ЖЕ НАПРЯЖЕНИЕ.

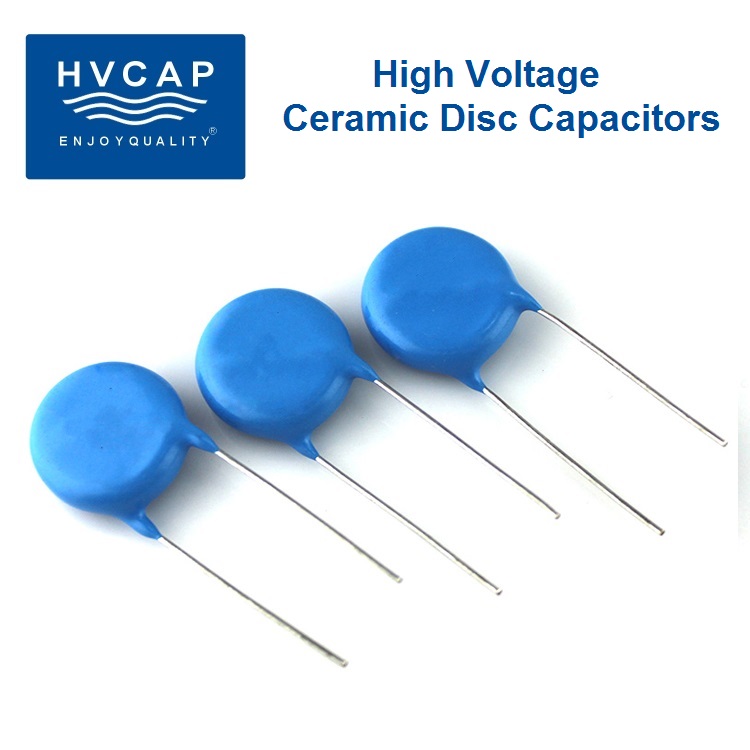

Высоковольтные керамические дисковые конденсаторы 10 кВ 100 пФ N4700
