Продукт / высоковольтный керамический дисковый конденсатор

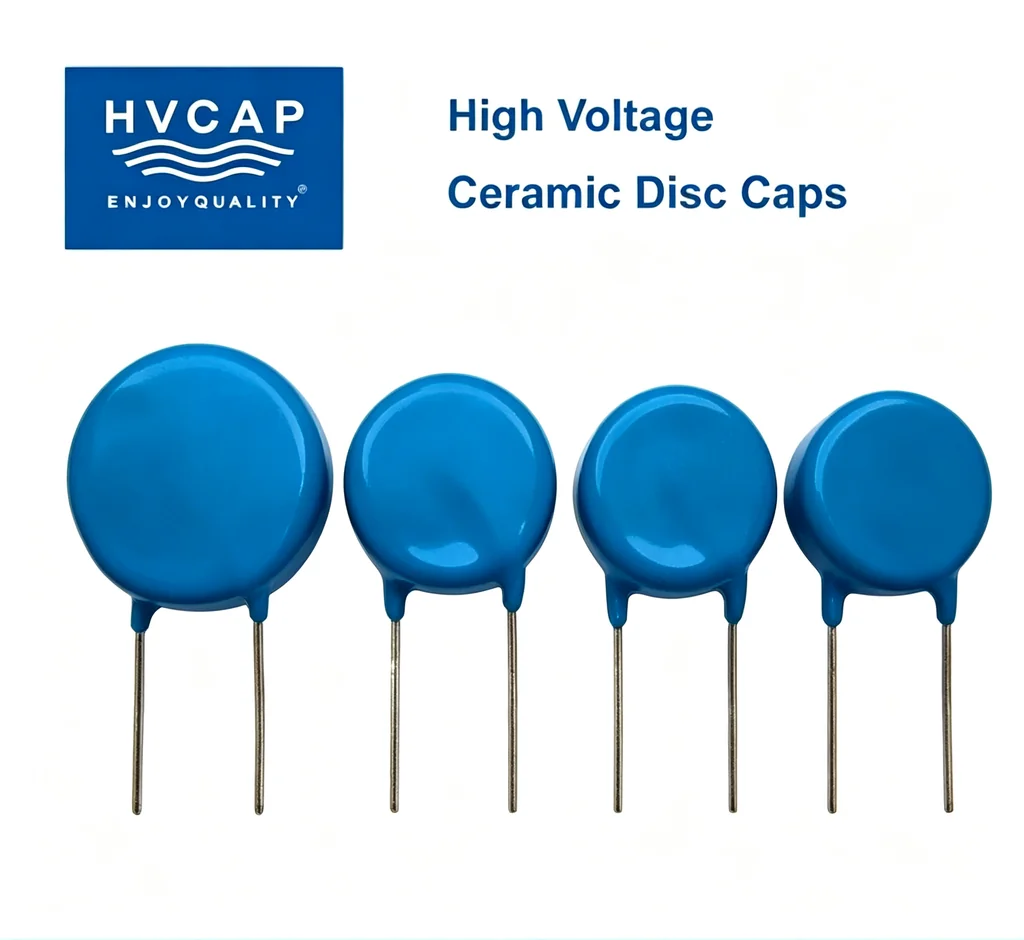

Высоковольтный керамический дисковый конденсатор, 2 кВ 1000 пФ Y5P
HVC-2KV-DP10-F10-102K — 2 кВ 1000 пФ Y5P. Класс 2, экономичный высоковольтный диэлектрик, прочность 150 %. Прямая замена Murata. Запрос цены — 2–4 недели.
Обзор продукта
ВЫСОКОВОЛЬТНЫЙ КЕРАМИЧЕСКИЙ ДИСКОВЫЙ КОНДЕНСАТОР.
Тип продукта
Керамический диск
Монтаж
Радиальные выводы
Диэлектрик
Y5P
Серия
Высоковольтный керамический диск
Габаритные размеры
РАЗМЕРЫ И МОНТАЖ.
HVC-2KV-DP10-F10-102K
Диаметр D
10 мм
Толщина T
5 мм
Шаг выводов F
10 мм
Диаметр вывода d
0,6 мм
Керамический диск с радиальными выводами, HVC-2KV-DP10-F10-102K. Диаметр корпуса 10 мм, толщина 5 мм, шаг выводов 10 мм, диаметр вывода 0,6 мм. Проверьте зазоры до разводки платы.
Номинальное напряжение
2 кВ
Ёмкость
1000 пФ
Допуск
—
Диэлектрик
Y5P
Тангенс угла потерь
≤ 2.5%
Сопротивление изоляции
≥ 200 000 МОм
Рабочая температура
от -25 °C до +85 °C
Монтаж
Радиальные выводы, монтаж в отверстия
Изделие 2 кВ 1000 пФ на Y5P занимает практичную середину: жёсткий допуск ±10 % по температуре для материала класса 2, DF ≤ 2,5 % и достаточная плотность ёмкости для компактной разводки платы. Для фильтрации и развязки при 2 кВ это надёжная и экономичная рабочая лошадка.
При 2 кВ и 1000 пФ этот компактный диск с радиальными выводами рассчитан на источники питания с ограниченным местом, пускорегулирующие аппараты освещения и малые каскады умножителей. Диэлектрик Y5P даёт практичный баланс плотности ёмкости и стабильности, а корпус под монтаж в отверстия встаёт в стандартную разводку платы простым 2-выводным посадочным местом.
На инженерном стенде при 2 кВ важно, выдержит ли деталь повторяющиеся выбросы без дрейфа. Этот диск испытан на электрическую прочность 150 %, держит сопротивление изоляции ≥ 200 000 МОм, а корпус Y5P обожжён для стабильного поведения при смещении DC — фактическое изменение ёмкости от приложенного напряжения смотрите на характеристических кривых выше. Перед утверждением спецификации проверьте запас по току пульсаций.
Проверенная альтернатива. Высоковольтная керамика HVC разработана как прямая замена серий с радиальными выводами Vishay (США) и Murata (Япония) — и применяется компаниями из списка Fortune 500 и публичными компаниями в медицинской визуализации, промышленной энергетике и полупроводниковом оборудовании.
О диэлектрике Y5P
Y5P — диэлектрик класса 2 (±10 % в диапазоне от -30 до +85 °C, DF ≤ 2,5 %) с самым жёстким допуском по температуре в семействе Y5; подходит для универсальной высоковольтной фильтрации и развязки.
Средневольтное применение (≤6 кВ)
С номиналом 2 кВ DC этот компактный диск с радиальными выводами подходит для конструкций с ограниченным местом в источниках питания, пускорегулирующих аппаратах, индукционном нагреве и малых умножителях, благодаря экономичной керамике Y5P.
Типичные применения при 1–6 кВ
ГДЕ ПРИМЕНЯЕТСЯ ЭТОТ КЛАСС НАПРЯЖЕНИЯ.
Медицинские рентгеновские генераторы
Диэлектрик N4700 с DF ≤ 0,2 % для высокочастотного резонансного согласования LCC; PD ≤ 5 пКл для стабильности рентгеновской аппаратуры.
Читать техническую статью →
Высоковольтное питание компьютерных томографов
Малопотерьная работа от 100 кГц с параллельным распределением тока при непрерывном вращательном сканировании.
Читать техническую статью →
ВЧ-связь МРТ
Керамика класса 1 с высокой добротностью и низким ESR для ВЧ-цепей связи в градиентных и ВЧ-системах МРТ.
Читать техническую статью →
Изоляция систем жизнеобеспечения
Безопасная изоляция класса Y с контролируемым током утечки для высоковольтных цепей, подключённых к пациенту.
Читать техническую статью →
Демпфирующие цепи импульсных источников
Высокое dv/dt при низкой ESL для демпфирующих и ограничивающих цепей в современных импульсных источниках питания.
Читать техническую статью →
Генераторы озона
Высокочастотные резонансные цепи с высокодобротными диэлектриками для генерации озона в воде и воздухе.
Читать техническую статью →Подбор аналогов / прямая замена
ПРЯМОЙ АНАЛОГ ВЕДУЩИХ БРЕНДОВ.
| Параметр | HVC Capacitor | Murata (DEBB33D102KA2B) |
|---|---|---|
| Характеристики | 2 кВ · 1000 пФ | 2 кВ · 1000 пФ |
| Диэлектрик | Y5P | B · Y5P (B3) |
| Артикул HVC | HVC-2KV-DP10-F5-102K | снят с производства |
Подбор основан на эквивалентных номиналах напряжения, ёмкости и диэлектрика. Перед внедрением всегда проверяйте габариты, посадку и функцию относительно исходной детали. Серии Murata DHR/DHS сняты с производства — HVC предлагает прямую замену.
Полные таблицы замен
Каждый охваченный артикул перечислен по моделям — смотрите полную таблицу замен Murata и полную таблицу замен Vishay; в каждой строке указаны номинальное напряжение, ёмкость и диэлектрик.
Полный список аналогов класса 2 кВ
ПОЛНАЯ ТАБЛИЦА АНАЛОГОВ КЛАССА 2 кВ — MURATA + VISHAY.
HVC предлагает полный ряд замен класса 2 кВ, охватывающий все стандартные ёмкости ниже. Ваша позиция (1000 пФ) выделена. Это полный список аналогов класса 2 кВ для серий Murata DHR/DE и Vishay HVCC — смотрите полную программу замен Murata и таблицу подбора аналогов Vishay — весь ассортимент от 2 до 50 кВ.
| Характеристики | Артикул HVC | Аналог Murata (DHR/DE) | Аналог Vishay (HVCC) |
|---|---|---|---|
| 2 кВ · 10 пФ | HVC-2KV-SL08-F5-10PK | DEA1X3D100JA1B (SL) | — |
| 2 кВ · 12 пФ | HVC-2KV-SL08-F7.5-12PK | DEA1X3D120J1AB (SL) | — |
| 2 кВ · 15 пФ | HVC-2KV-SL08-F5-15PK | DEA1X3D150JA1B (SL) | — |
| 2 кВ · 22 пФ | HVC-2KV-SL08-F5-22PK | DEA1X3D220JA1B (SL) | — |
| 2 кВ · 39 пФ | HVC-2KV-SL08-F5-39PK | DEA1X3D390JC1B (SL) | — |
| 2 кВ · 82 пФ | HVC-2KV-SL08-F5-82PK | DEA1X3D820JA2B (SL) | — |
| 2 кВ · 220 пФ | HVC-2KV-SL08-F5-221K | DEA1X3D221JA2B (SL) | — |
| 2 кВ · 270 пФ | HVC-2KV-R08-F7.5-271K | DEHR33D271KC3B (Y5R) | — |
| 2 кВ · 390 пФ | HVC-2KV-SL08-F7.5-391K | DEA1X3D391JA3B (SL) | — |
| 2 кВ · 470 пФ | HVC-2KV-DP08-F5-471K | DEBB33D471KN2A (Y5P)、DEBB33D471KA2B (Y5P) | — |
| 2 кВ · 560 пФ | HVC-2KV-R08-F7.5-561K | DEHR33D561KEBB (Y5R)、DEHR33D561KA3B (Y5R) | — |
| 2 кВ · 680 пФ | HVC-2KV-DP08-F5-681K | DEBB33D681KA2B (Y5P) | — |
| 2 кВ · 820 пФ | HVC-2KV-R08-F7.5-821K | DEHR33D821KEBB (Y5R) | — |
| 2 кВ · 1000 пФ ◄ | HVC-2KV-R10-F7.5-102K | DEHR33D102KA3B (Y5R)、DEBB33D102KA2B (Y5P)、DEBE33D102ZA2B (Y5U)、DEHR33D102KR1A (Y5R)、DEHR33D102KB3B (Y5R)、DEHR33D102KN3A (Y5R) | — |
| 2 кВ · 1200 пФ | HVC-2KV-R10-F7.5-122K | DEHR33D122KA3B (Y5R) | — |
| 2 кВ · 1500 пФ | HVC-2KV-R10-F10-152K | DEHR33D152KEBB (Y5R)、DEHR33D152KA3B (Y5R)、DEBB33D152KA2B (Y5P) | — |
| 2 кВ · 2200 пФ | HVC-2KV-E10-F5-222Z | DEBE33D222ZA2B (Y5U)、DEHR33D222KA3B (Y5R) | — |
| 2 кВ · 2700 пФ | HVC-2KV-R10-F7.5-272K | DEHR33D272KA3B (Y5R) | — |
| 2 кВ · 4700 пФ | HVC-2KV-R10-F10-472K | DEHR33D472KA4B (Y5R) | — |
| 2 кВ · 10000 пФ | HVC-2KV-E10-F10-103K | DEBE33D103ZECB (Y5U)、DEBE33D103ZA3B (Y5U) | — |
Серии Murata DHR/DE сняты с производства (с 2018 года). HVC предлагает прямую замену для всего класса 2 кВ. HVC N4700 заменяет Murata ZM/B и Vishay Y6P/T3M с эквивалентным или лучшим тангенсом угла потерь.
Типичные характеристики / Y5P
ХАРАКТЕРИСТИЧЕСКИЕ КРИВЫЕ.
Температурные характеристики
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Характеристики при смещении DC
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Импеданс |Z| в зависимости от частоты
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
Характеристики старения
Типовые данные для справки. Фактические значения могут отличаться в зависимости от ёмкости, номинального напряжения и условий измерения.
